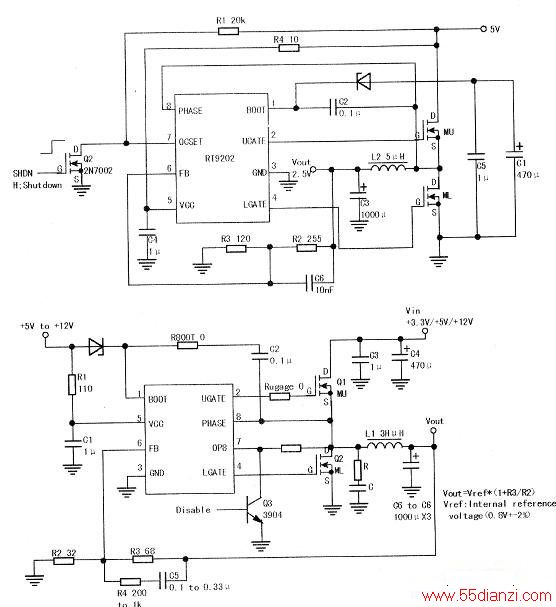

从故障现象看可知该机故障是由于缺少供电引起的。经过测量发现,没有内存供电、CPU供电,按时序应先修内存供电。这个内存的供电芯片是RT9202,由于没有现成的这种芯片,于是找来一块RT8105(电路如下图所示)代换,对比这两个芯片的引脚功能,唯有第⑦脚不一样。 用RT8105代替RT9202,只需将它原来第⑦脚的电阻按芯片电路换个位置即可,换好后再上电,顺利跑码,如图15所示,接好显示器试机,运行正常,故障排除。
本文关键字:芯片组 神舟台式机 IT数码,维修资料 - IT数码
