首先测量内存供电的1.5V电压，没有输出，找到内存供电的芯片FP6321A，用RT9214芯片代换，仍然没有电压输出。

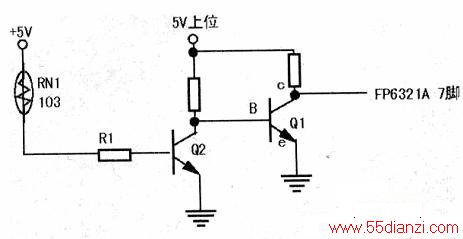

接着再测量FP6321A芯片各脚的电压，第①和第⑤脚有5V的电压，但开启的第⑦脚没有电压，正常应该是高电平，仔细检查发现其⑦脚连接到了两个三极管，大概线路如下图所示。测量Q1的b极，有高电平，说明Q1导通拉低了⑦脚供电，再继续检查找到Q2，测量其b极为低电平，正常应该是高电平，继续往前测量R1电阻两端的电压，发现都是低电平，找了下周围元件都与R1不导通，查看发现线路是往上走的，终于在CPU插座上方找到了图16中所标注的RN1。
再测量RN1上端有5v电压，拆下RN1测量阻值偏大，于是找了只10kΩ的排阻换上。上电测量RN1两端都是正常的高电平，插入诊断卡测试，跑码正常。接人显示器试机，显示正常，至此维修完成。
