XF-SR-1000T畅言智能语音教具系统是由科大讯飞公司生产的英语教学设备，当教师手握电子笔在特定的教材上扫描时机器就会朗读出课文内容。
最近一台XF-SR-1000T畅言智能语音教具系统不工作，故障现象是插上电源后红色指示灯亮，按“电源”键后指示灯由红色变成绿色，不过用电子笔扫描教材时却无声，按压机器上的“匹配”键时也没有任何声音（该键用于电子笔与机器的匹配，正常情况下按下后会发出“正在匹配”的声音），初步怀疑是伴音放大部分出现故障引起的。

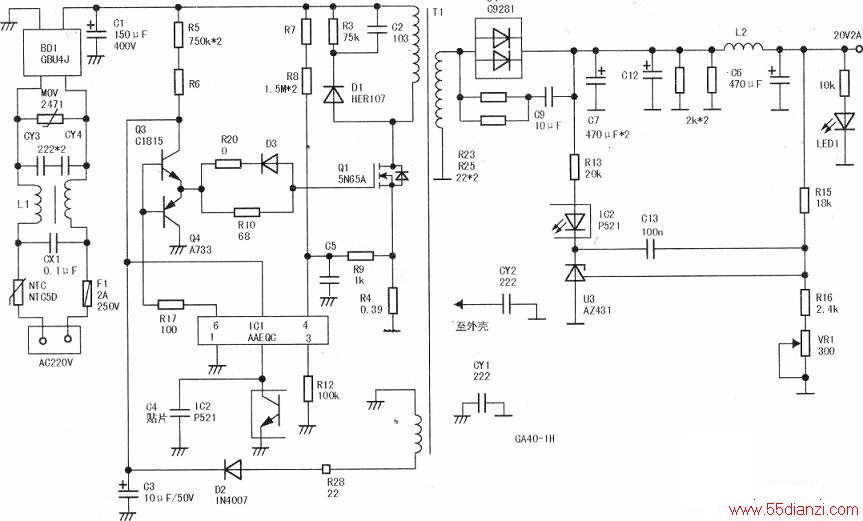

该机器主要由开关电源盒和主板两部分组成，其中开关电源输出电压为20V/2A，主板上有块软封装语音处理芯片，其他芯片分别是：开关电源TL2575-5、2.4GHz RF收发器CC2500、电子音量控制PT2257-S、前置放大PT2308 -S和1）类功放TPA3123D2。首先测量电源电压为36V，不正常，把电源盒拆下打开，实绘出其原理图如下图所示，其大致工作原理如下：
整流滤波后的+300V电压经R5、R6送到PWM产生芯片IC1( AAEQC)⑤脚，⑥脚输出的受控PWM脉冲信号经Q3(C1815)，Q4(A733)推挽放大后，通过R10和D3送至场效应管IRFIB5N65A (Q1)栅极,Ql工作在开关状态，在Tl次级感应产生相应的输出电压，后经二极管D4整流、C7、C12、L2及C6滤波后送到主板电路。
R13、R15、R16、VR1和U3组成稳压取样电路，经P521 (IC2)耦合将误差信号送至IC1②脚，以保持20V输出电压不变，R4是01源极过流取样电阻，经R9送往IC1④脚以保护Q1不会因电流过大而损坏。调整VR1时输出电压不变，冈电源有输出电压，根据经验判断应该是稳压部分出现故障，查R13 .R15 .R16和VR1没有问题，试代换A2431后测量输出电压已经变成19V，细调VR1后输出电压稳定在20V不变，将电源与主板相接，此时能够正常发声，用电子笔点教材也恢复正常。
电源输出电压出现问题时机器就无法正常工作，当电源电压正常时机器又能正常工作，这说明原机的保护电路是完善的，否则必定会造成大面积元件的损坏，这也说明检查任何电器时首先要查工作电压是否正常，这样会少走弯路。
