  一台XF-SR-1000T畅言智能语音教具系统不工作,故障现象是插上电源后红色指示灯亮,按“电源”键红灯变成绿色,不过用电子笔扫描教材时却无声,按压机器上的“匹配”键时也没有任何声音(该键用于电子笔与机器的匹配,正常情况下按下后会发出“正在匹配”的声音)初步怀疑伴音放大部分出现故障。

  小心打开机器,发现机器主要由开关电源盒和主板两部分组成,其中开关电源输出为20V/2A。主板上有块软封装语音处理芯片。其它芯片分别是:开关电源TL2575-5、2.4GRF收发器CC2500、电子音量控制PT2257一S、前置放大PT2308-S和D类功放TPA3123D2。

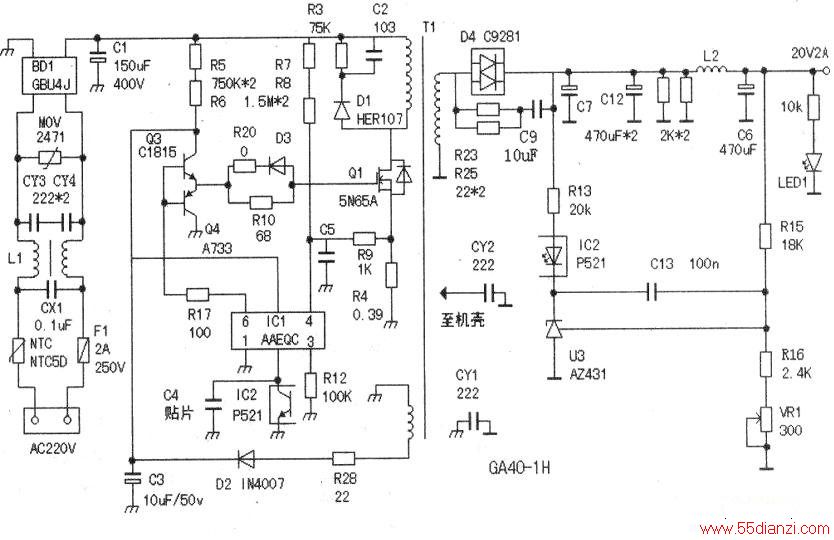

  首先测量电源电压为36V不正常,打算先修好电源再查找其它故障,于是把电源盒拆下打开,为便于维修实绘出其原理图(见附图)。

  电源工作原理是:整流滤波后的+300V电压经R5、R6送到PWM产生芯片IC1(AAEQC)的⑤脚,⑥脚输出的受控PWM脉冲信号经Q3(C1815)、Q4(A733)放大后通过R10和D3送至场效应管IRFIB5N65A(Q1)栅极。Q1不停地通断就会在次级感应产生相应的输出电压,后经孪生二极管C9281(D4)整流、C7、C12、L2及C6滤波后送到主板电路。R13、R15、R16、VR1和U3组成稳压取样电路,经P521(lC2)耦合将误差信号送至IC1②脚以保持整机的20V输出电压不变。R4是Q1源极过流取样电阻,经R9送往IC1④脚以保护01不会因电流过大而损坏。

  调整VR1时输出电压不变(因电源有输出电压),根据经验判断应该是稳压部分出现问题。查R13、R15、R16和VR1无问题.准备代换A2431和光耦P521试试,当代换A2431后测量输出电压已经变成19V,细调VR1后输出电压稳定在20V不变,看来电源已经修复。

  马上将电源与主板相接,该机此时能够正常发声,接着用电子笔点教材也正常了。

科大讯色XF-SR-1000T智能语音教具原理图
