DBox D500HD接收机接入四切一开关无法实现自动切换功能

　　接修一台DBox D500HD平民高清接收机故障现象是接收单颗卫星一切正常，但接人四切一开关后却无法实现自动切换功能。接手后首先检查其相关软件设置，没有发现任何问题，考虑到机器固件有问题也会造成某些莫名其妙的故障，于是从网上下载对应的固件进行串刷操作，但故障依旧，看来是机器硬件原因导致四切一功能失效。
　　

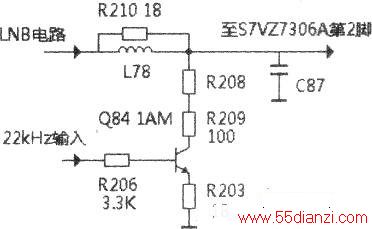

　　拆开机器外壳检查时发现该机高频头可以拆下，于是小心将其拔下，这时发现PCB板上的R208  丢失．R209位置已移动（为识别元件编号已取下电感L78），查找手中已有的平民机图纸发现没有相应的元件编号，这样也就无法判定元件的功能。后来托朋友用数码相机对相同的机器、相同的部位进行拍照并将照片传给我，通过对比查找得知R208和R209均是lOOn电阻(贴片标号101)，通过跑线实绘出如下图所示的原理图。从图中可以看出该电路同DM500接收机22kHz(注：四切一开关的控制信号就是调制在22kHz信号中)信号注入电路相类似，看来该机中以084为核心的电路也应该是22kHz信号注入电路，于是从料板上拆下100Ω贴片电阻装到R208位置，再补焊好R209，检查Q84无误后再通电测量Q84集电极电压在14.9V左右（垂直极化），随后接人四切一开关，一切恢复到正常状态，至此故障完全排除。
