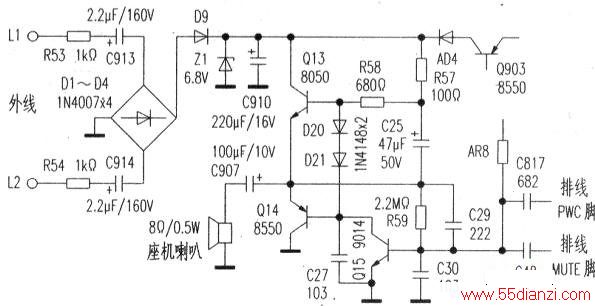

经过反复试验发现,此机在挂机状态下按键盘.座机喇叭中能发出“嘀、嘀”声。免提状态下,按一下“HOLD”(音乐保持键),座机喇叭中能传出音乐声。这说明喇叭及其附近的电路应该是正常的。因无振铃,由此下手绘出相关电路如下图所示。将图中Q13、Q14、Q15拆下检测,发现Q15的b、e极间短路.将其更换后故障排除。
小结:
1. Q9、010是受话音频放大通道的公共部分.其输出一路送到手柄听筒,另一路作为免提功率放大电路的输入信号。
2.分立元件板上的三极管型号,比如A92、A42因耐压能力高,通常组成电子开关电路,9013、9014等组成小功率音频及各种信号的放大电路.8050、8550因允许通过较大的电流,通常组成免提喇叭的功放电路,也可担当电源供电任务。
3.振铃电压在百伏左右.因此振铃电路中通常设有一只体积较大、耐压250伏以上、lμF的无极性隔直流电容器(现在很多机子都改用两只160V/2.2μF的小型电解电容器串联),可由此来识别振铃电路。
4.实测当地外线挂机电压为46V.手柄摘机时外线电压约15V.免提摘机时外线电压约22V。由此可知,本文中所画电路的供电是串接于外线之间的。
