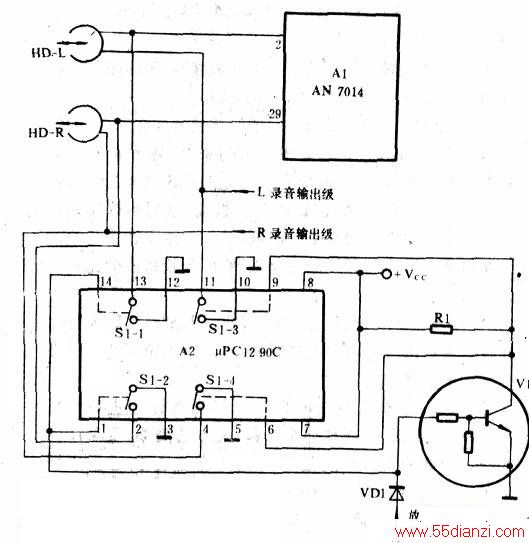

在一些高档次的机器中，录放开关采用集成电路开关电路，下图是这种电路的原理图。电路中的集成电路A2用来进行录放磁头的工作状态转换。电路中，HD-L是左声道磁头，HD-R是右声道磁头，A1是集成电路前置放大器，A2（μPC1290C）是开关集成电路。从它的内电路巾呵以看出．A2共有四个电子开奖。V1是一个带阻开关管（这种开关三极管在管壳内部设有两个电阻），VD1是一个普通二极管，起隔离作用。
1．电路工作原理
开关集成电路μPC1290C中每一个电子开关占有三根引脚。例如Sl-2开关．2和3脚是它的两根引脚，1脚是它的控制引脚。当1脚为高电位时，Sl-2开关处于接通状态I当l脚为低电位时，Sl-2开关处于断开状态。
在放音状态下，电路中的A点为低电位，VD1截止，A2的l和14脚为低电位，内电路中的开关Sl-l和Sl-2处于断开状态。这样，磁头HD-L和HD-R输入的左、右声道放音信号能够加到Al的2和29脚。由于A点为低电位，使Vl管处于截止状态，直流电压+vCC经电阻Rl加到A2的6和9脚，由于这两个脚为高电位，使内电路中的开关Sl-3和Sl-4处于接通状态，将左、右声道磁头的另一根引线接地，构成了磁头的输入回路。
在录音状态下，电路中的A点为高电位，使VD1导通，A2的1和14脚也为高电位，电子开关si-i和sl-2处于接通状态，将磁头的一根引线接地。同时，由于A点为高电位，VD1导通，Vl基极因有高电位而处于饱和导通状态，其集电极与地之间只有0.2V，使AZ的6和9脚为低电位，电子开关Sl-3和Sl-4处于断开状态，这样左、右声道的录音输出级信号能够加到左、右声道磁头中，完成录音时的录放磁头的转换。
2．故障检修
关于这一电路的故障检查，仅说明以下几点（与前面相同部分省略）：
(1)对开关集成电路的检查主要是测量7、8脚上的直流工作电压和1、6、9和14脚上的直流控制电压是否正常。例如放音无声时，测量，6和9脚电压，若为低电位则要测量电路中是否有直流工作电压+vcc、Vl管是否饱和了、Rl是否开路、A点是否出现了不该有的电压等。若A2的9脚电压是正常的高电位，用引线直接将A2的9：4脚接地，接地后放音恢复正常，这说明集成电路A2损坏了。这种电子开关集成电路的故障发生率还是比较高的。
(2)对开关管Vl的检查主要是通过测量集电极电压的高低来判断管子的工作状态，对于二极管VD1主要是通过测量它的正、反向电阻大小来判断其好坏。
