以UC3842为控制核心的影碟机开关电源启动电阻有两种接法：一部分机型的启动电阻是接在+300V上，另一部分机型的启动电阻是接在交流220V输人线上（有关电路如上图、下图所示）。
1．对于启动电阻是接在+300V上的好理解

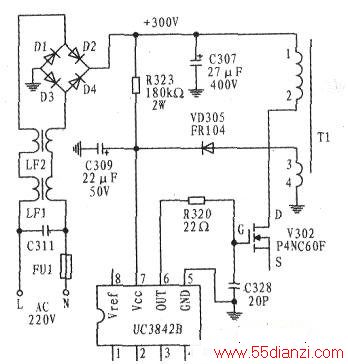

因为+300V是经D1—D4桥式整流获得的直流电压（见图1，此图是以新科2311型DVD机为例）．+300V经启动电阻R323降压后加到UC3842的⑦脚，并对C309充电。当C309两端电压达到16V时UC3842被启动，内部振荡器开始振荡，产生PWM脉冲由⑥脚输出经R320加到V302的G极，开关管V302开始工作。在Tl的③一④绕组中所产生的感应电压，经VD305整流形成17V直流电压加到UC3842的⑦脚，完成了启动过程。
2．对于启动电阻接在交流220V输入线上的可能有些不好理解

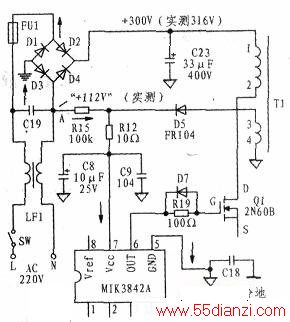

其实，只要将启动电流的来龙去脉弄清楚．这个问题即可迎刃而解（见下图。此图是以清华同方P838型DVD机为例）。当N线端为正半周时．N线端交流电流由图中“A”点出发，经R15、R12加到MIK3842的⑦脚，进入内部，随后从⑤脚出来进入“热地”，再从“热地”出来经Dl整流后回到L线端。表面上看启动电阻是接在交流输入线上，而实际是接在对N线端进行半波整流的电路上。实测A点直流电压为“+112V”。
3．启动电阻阻值的选择。
因为启动电阻一种是接在+300V；另一种是接在+112V,所以上图、下图中该启动电阻的阻值一个要大、～个要小。在图1中一般选用180kΩ．还有选用300kΩ~470kΩ,的．也有个别选用lOOkΩ;而在下图中一般选用lOOkΩ．甚至还有的选用75kΩ。
4．将启动电阻接在交流220V输入线上有两个好处：
第一，将启动电阻接在+300V上首先要接一个耐高压的大电容．同时还要连接和安装开关管反峰电压吸收电路，有关元件的数量，有些机型多达7。8个（注：两个图中均未画出）．造成元器件安装空间紧张，‘故将启动电阻接在+300V上很不方便。而交流220V输入线上连接元件少，可安装空间大，故将启动电阻接在交流220V输入线上很方便。
第二，将启动电阻接+300V上，电阻功率一般要选用2W．而功率大则体积也大，则多r与安装空间。而半波整流电压低，因而启动电阻不需要很大的功率，一般选用1W或1/2W就可以了。
