该机输入VCD信号，左右声道都无声，面板按钮功能正常，左右声道各自独立的扬声器保护继电器也都能正常吸合。

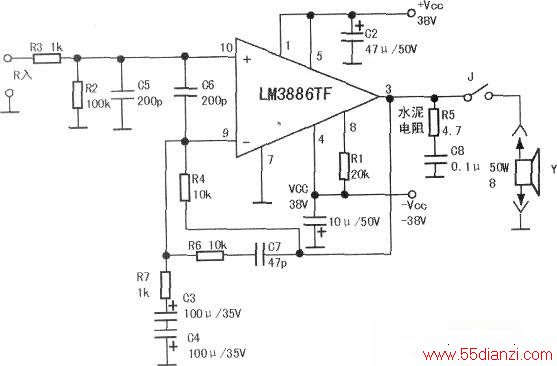

此机采用CPU控制，带杜比解码功能。信号输入切换并没有采用传统的CD4052电子切换开关，而是采用了保真度很高的继电器进行输入。音量控制采用双联电位器并联作单联用，对5V电压分压，送给CPU-个控制电压从而实现电子方式控制音量大小，避免传统音量电位器产生旋转噪音。功率放大电路由三只LM3886TF分别担任左声道、右声道、中置功率输出，两只LM1875担任左右环绕输出。据维修功放的习惯首先检查左右声道的工作状态是否正常。为方便检修，测绘出右声道功率放大集成块LM3886TF应用电路如下图所示。
在右声道接线柱上接入50W/8Ω音箱，测扬声器音圈直流电阻、音箱线电阻属正常范围，通电测LM3886TF③脚对地电阻看是否为9Ω，以判断继电器触点吸合后接触是否良好。没想到③脚对地直流电阻竟然是0.2Ω左右，完全不是预想的9Ω左右，难道③脚对接地⑦脚短路？断电，测③脚对⑦脚并不短路。通电，测其他两只LM3886TF③脚对地直流电阻同样是0.2Ω，将连接R5(4.7Ω)水泥电阻的C8（0.1μF）焊掉，结果仍是0.2Ω。于是测右声道LM3886TF各脚电压，发现⑧脚电压为0V，正常时应为-4V，测电阻R1(20kΩ)已经开路，将R1更换后测⑧脚电压为-4V，此时手指触碰到⑩脚时音箱有很大的交流声，从机后线路输出引出信号加到⑩脚，音箱有很大的音乐声，说明右声道LM3886TF正常。代换面板音量电位器无效，再代换音量电位器下面的左右声道平衡电位器，左右声道输出音量正常，且音质很甜美。原来此板左右声道平衡电位器的用法和传统用法不一样，传统用法平衡电位器是单联结构，中间脚接地，两边接左右声道信号输入，靠哀减某一边信号幅度来调节音量平衡。就算引脚和碳膜完全开焊，只会让平衡功能消失，绝对不会影响音量大小。此机平衡电位器采用双联电位器，对左右声道的平衡控制作用和传统的音量电位器类似。如果引脚与碳膜开焊，内部接触不良，则和传统的音量电位器故障现象一样，出现音量小、时大时小，甚至完全没声音。
