接修一台FOTON车载24V收音/MP3播放机，揍人电源，面板显示屏不亮，按键不起作用，只有供按键照明用的背光灯亮。

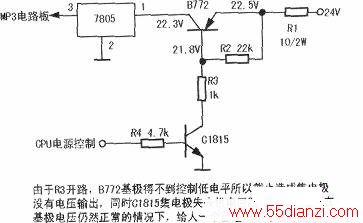

测量为前面板和MP3电路板供电的7805输入端①脚没有电压。①脚供电是经过一只中功率管B772过来的，测B772的发射极也没有电压，相关电路图见下图。
顺电路板印制线走向检查，在B772附近发现一只10Ω／2W的电阻串接在24V供电中，判断是限流电阻。测此电阻已断路，用新电阻代换后B772发射极有22.5V电压，基极也有22V的电压，集电极却没有电压，正常情况下硅三极管b-e结必须有0.7V的压差才能导通。测控制管C1815的集电极电压为0V，基极为0.7V，怀疑B772坏掉，拆下测量是好的。怀疑阻值为1kΩ的R3电阻开路，拆下测量果然如此，代换电阻R3并复原B772，测B772发射极电压为22.5V，基极为21.8V，集电极为22.3V。屏亮，按键功能正常。
