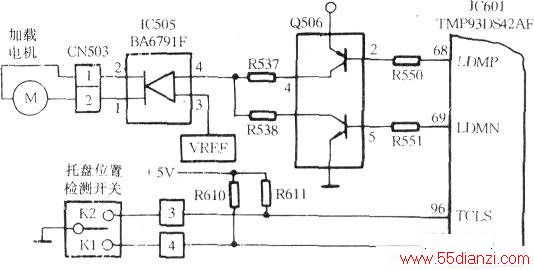

东芝SD-K310型DVD视盘机托盘出入仓控制电路如下图所示。按下COLSE键，操作和显示驱动微处理器ICIQ1通过处理器接口送来的指令，IC601(59)脚输出LDMN信号，经Q506推动放大，IC505驱动放大，控制进给电机正向旋转，将载片托盘送入仓内。托盘入仓到位、托盘机构压触限位检测开关K2闭合，IC601(96)脚接收到托盘入仓到位低电平信息，中断(69)脚驱动信号输出，加载电机停止转动。
通过以上过程可知故障实质是IC601(96)脚未能检测到K2送来的闭合低电平信息，仍然驱动加载电机带动托盘入仓。
检查托盘入仓位置检测电路中的R611、接插件③脚和入仓限位开关K2，发现K2两个金属触点接触电阻达1.2kΩ，换下仓门限位开关，托盘机构出入正常。
