道安牌车载CD机不通电

　　此机在使用中突然不通电，请汽车电路维修工检查车上保险插片，结果是好的，判定故障在CD机。

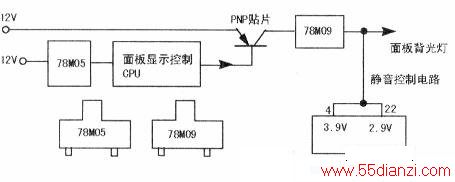

　　接上维修电源稳压12V．只见CD机面板显示屏隐约显示“00:00”，按压“开机”键显示调频收音状态，调音量旋钮有音量数字变化。接入两只扬声器却无声。测功放块TDA7388的静音控制22脚、开启控制④脚电压为0.3V，这两脚正常电压应在3V左右。以上试验说明给面板控制CPU供电5V是正常的，否则显示屏不会有显示。下一步追查目标是什么原因造成面板背光灯不亮，为说明问题测制供电简图见下图。

　　12V首先进入贴片三端稳压器78M05后输出5V供给面板控制及CPU。按压“开机”键后送出控制电压到贴片PNP型电子开关三极管基极，管子饱和导通，12V从管子发射极入、从集电极出，然后加到贴片三端稳压器78M09．稳压成9V送给面板背光灯以及TDA7388的④脚、22脚外围控制电路。测78M09输入端电压为12V，输出端电压为2.8V．在路测78M09输出端对地阻值很大，判断是稳压器本身故障。因手里暂无贴片78M09，也购不到直插型7809，决定用直插7808代换。在大板右下角大面积接的铜皮处，刮掉绿色阻焊剂露出鲜亮的铜色，然后加松香镀锡，把7808贴上，在7808散热片处加焊锡焊牢，这样7808成为贴片元件。焊掉贴片78M09，7808用细导线连至78M09焊盘，检查无误通电试验，背光灯亮，调频收音有声，放入CD碟片，读碟迅速音质好，测TDA7385的④脚电压为3.9V，②脚电压为2.9V。
