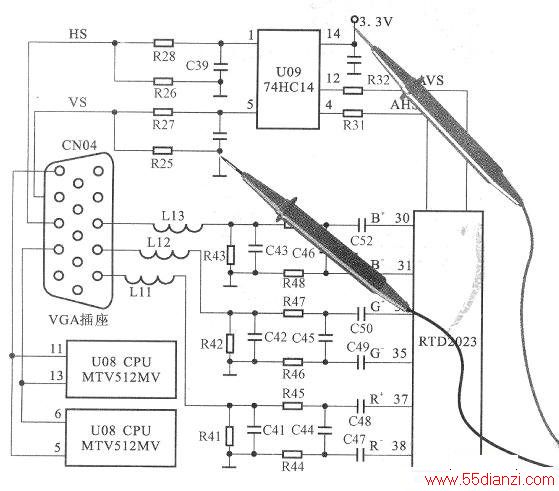

该机开机后黑屏,指示灯为橙色。根据故障现象,检查数据线和接口、VGA等部分,都没有发现问题。根据电路图检测U09集成电路的⑧脚电压,将万用表的红表笔连接(14)脚,黑表笔连接接地端,供电电压为3.3V,也正常,如下图所示。
供电电压正常,说明电源电路没有故障,而电脑主机工作也正常,进而怀疑是U09集成电路损坏。更换性能好、同型号的集成电路,再次开机,显示器正常工作,故障被排除。

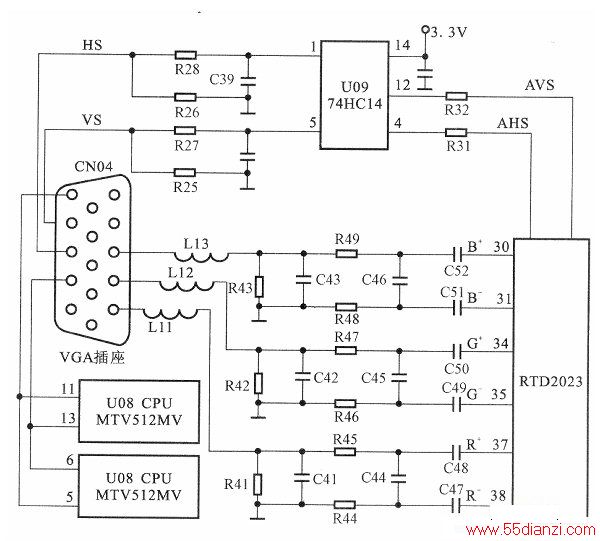

下图为一台宏基公司生产的液晶显示器的VGA行场同步输入信号接口电路图
