LG L1715S液晶显示器不开机

　　LG L1715S型液晶显示器，通电后电源指示灯不亮，屏幕及按键无任何反应，整机无电源，一般是由于开关电源电路、微处理器等电路损坏引起的。
　　
　　若开关电源电路有故障，输出的+5V、+12V均无，则使液晶显示器的各单元电路的供电均无，显示器也无法进入正常的工作状态。
　　

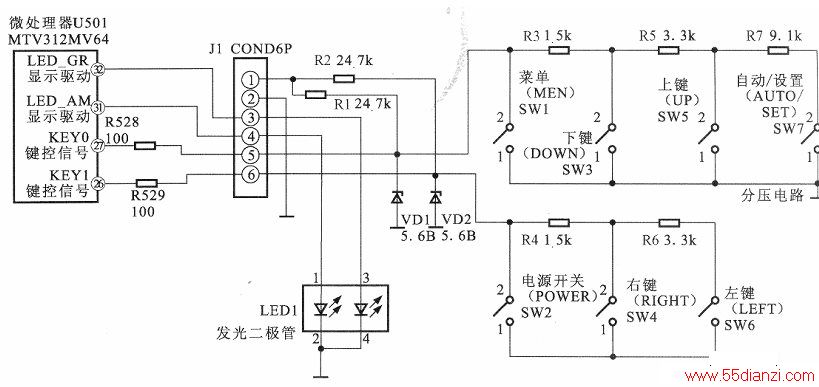

　　此外，若微处理器电路不正常，也无法使操作显示面板上的电源指示灯亮，同时，微处理器控制操作显示面板上的电源开／关键。若微处理器损坏，则使开关电源电路的电源开／关键也无法正常启动，使整机无法进入工作状态，如下图所示。

　　整机无电源这类故障一般是由于开关电源电路和微处理器故障引起的，在检测时应首先检测开关电源电路是否正常。若开关电源电路不正常，开关电源的主要检测部位为熔断器、互感滤波器、桥式整流堆、300V滤波电容器、开关变压器、开关晶体管、启动电阻器、开关集成电路、光电耦合器及次级输出滤波电容器等。
　　
　　首先，检测开关电源电路+5V、+12V输出电源是否正常。检测+5V输出电压时，将万用表调至直流10V挡，将黑表笔接地端，红表笔接+5V的次级输出电容C206的正极引脚，此时，万用表的读数为5V，为正常值。

　　再检测12V输出是否正常，将万用表调至直流50V挡，保持黑表笔接地不动，将红表笔移至+12V的次级输出电容C206的正极引脚，此时，万用表的读数为12V，也为正常值。

　　检测时发现，电源电路的输出是正常的，则故障部位可能是由于微处理器电路损坏引起的。此时，可检测微处理器MTV312MV64是否损坏。
　　
　　首先检测微处理器MTV312MV64的供电电压。将万用表调至直流10V挡，用黑表笔接地端，红表笔接⑧号供电引脚，此时，万用表显示的数值为+5V，为正常值。

　　再检测复位信号是否正常。将示波器的接地夹接地端，用探头接触MTV312MV64的⑦号复位信号输入端。在开机的瞬间，若在示波器的屏幕上显示出一个负极性的脉冲信号，则说明复位电路是正常的。

　　用示波器检测晶体振荡器信号波形是否正常，MTV312MV64的(11)脚、(12)脚为晶体振荡器信号输入、输出端，用示波器检测时，应有12MHz的晶体振荡器信号波形。但示波器的显示屏上并没有信号波形的输出。此时，怀疑是微处理器或晶体振荡器损坏造成的。

　　首先检测晶体振荡器是否正常，将万用表调至电阻挡，用红、黑表笔分别接触两只引脚，此时万用表显示的数值趋于无穷大，这说明晶体振荡器基本上是正常的。
　　
　　再检测微处理器MTV312MV64的IIC总线信号。检测时发现，微处理器无IIC总线信号的波形异常。将万用表调至电阻挡，测量微处理器MTV312MV64的正、反向对地电阻值。检测时，发现MTV312MV64的各引脚的电阻值均不正常，有些引脚的对地阻值趋于无穷大。用热风焊机将微处理器MTV312MV64焊下，用同型号且性能良好的芯片进行代换。代换时，需将热风焊机的风速调至3～4级，温度调至5～6级。
　　
　　打开热风焊机的电源开关，等预热完毕后用风枪嘴对准芯片的引脚均匀加热加热完毕后，用镊子取下芯片即可。
　　
　　更换时，将集成电路的引脚与电路板上的焊点对齐，用镊子按住芯片，用风枪嘴均匀加热引脚焊点。加热完毕后移开热风焊机即可。代换后故障被排除，液晶显示器工作恢复正常。
