判断开关电源有故障的可能性很大。开机测主电源的12V、15V、85V、198V、－16V输出端电压均为0V，而副电源的5V、6.3V正常，测量组电源各输出端对地电阻正常，说明主电源各路负载无断路现象。造成主电源不工作的原因有：（1）主电源本身有故障；（2）副电源用于启动主电源工作的电路异常；（3）CPU将主电源错误地锁定于关闭状态。

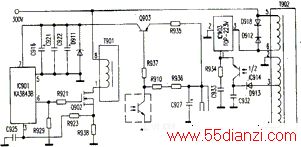

根据上述思路，开机后测量主电源核心元件IC901(KA3843B)的启动端7脚电压为0V，故判定主电源肯定不工作。测量CPU IC102(MC68HC05BD32B)的主电源关闭控制端17、18脚电压均为4.3V，正常（该两脚在关断模式下均为低电平0.1V），说明主机送来的信号及CPU都正常，应重点检查主电源的启动电路。该机的启动电路不同于一般彩显，它不是由整流电压直接降压供给IC901 7脚，而是由副电源提供的，有关电路如图所示。
按下电源开关后，由整流电路产生的300V直流电压分两路加至主、副电源：一路加至主电源开关变压器T9018脚，通过8－1绕组送到主电源场效应开关管Q902（2SK2847）漏极，为其提供工作电压；另一路加至副电源开关变压器T902 5脚，经5－6绕组加至三端脉宽调制功率专用继承电路IC903(TOP-223Y)电源端，IC903内启动与振荡电路使副电源开始工作，T9024－2绕组感应电压经D914整流，C927滤波后，在经控制管Q903(KTA1275)加到IC9017脚，为IC901提供启动与工作电压。IC901工作后，由其6脚输出脉宽可调的脉冲电压，经R921加至开关场效应管Q902栅极，主开关电源振荡工作，输出各路电压，使彩显进入工作状态，
根据原理结合故障现象，重点检查T902 4脚至IC901 7脚之间的电路。开机测量D914负端电压为17V，正常，但Q903e极电压不足0.1V。检查Q903外围元件，发现其e极供电电阻R935在路电阻值过大，拆下测量已短路。用1Ω/1W的电阻更换后，彩显恢复正常。
由于R935短路，使副电源产生的启动电压不能经Q903输出，IC9017脚得不到启动电压，使得主电源无法进入正常工作状态，各路输出端均无输出，行长等电路不工作，从而形成本故障现象。
