自动转换双向驱动电路工作原理

自动转换双向驱动电路工作原理

点击数:7700 次   录入时间:03-04 11:46:02   整理:http://www.55dianzi.com   遥控器-遥控设备

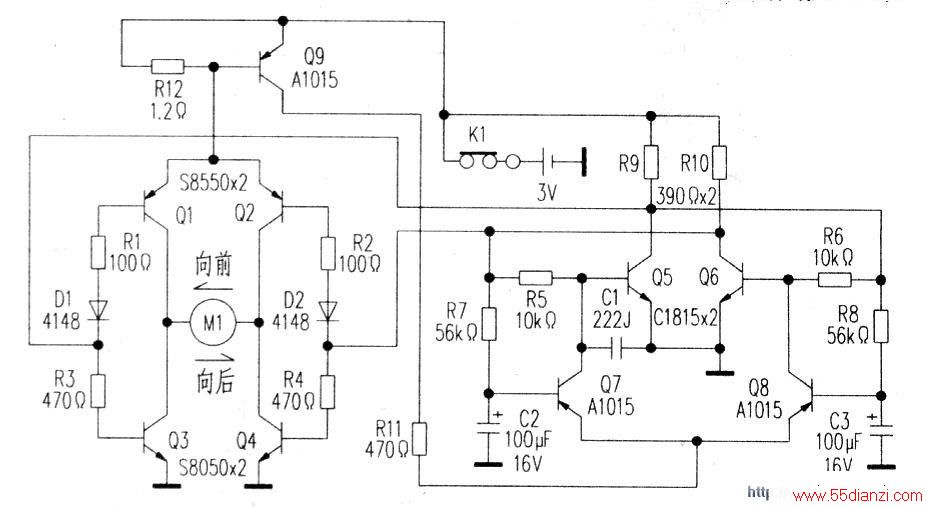

  有些电动玩具由于电路本身具有自动特性,可以自动完成某些动作,所以不需要遥控,其中最常见的有“自动转换双向驱动”电路,如下图所示。该电路工作原理是,由05、Q6组成双稳态电路,开机后,由于Q5基极C1存在,使其电位建立滞后于Q6,因此Q6导通、Q5截止,Q5集电极输出高电平,而Q6-~电极输出低电平。由Ol、Q2~Q3、Q4组成成桥式双端均衡驱动电路,05集电极输出的高电平加到驱动电路左端,使Q3导通;Q6集电极输出的低电平加到驱动电路右端,使Q2导通,T作电流由驱动电机M1右端进入,左端流出,M1正转,使电动玩具向前运行。电路中C1的作用就是确保每次开机电动玩具向前运行。

  由R12、Q9组成检测电路,正常状态,驱动电机一般电流一般为150mA左右,在R12上所产生的压降不足以使Q9导通。当向前运行过程中碰到障碍时,会使驱动电机转速下降。丁作电流上升,当电流超过250mAl3、f,Q9导通,表示检测到玩具前方碰到障碍。

  由Q7、Q8组成自动转换电路,当99@通时,电源电压经R11加到Q7和Q8发射极。Q8基极经R8接在Q5集电极上,因Q8集电极此时为高电平。所以Q8不会导通,Q7基极经R7接到Q6集电极上,则因06集电极此时恰好低电平。所以Q7导通。Q7导通后,将使双稳态电路发生翻转,即转变为05导通、Q6截止,驱动电路也随之发生翻转。转变为Ql和Q4导通,将使M1反转。电动玩具则由向前运行自动转变为向启倒退。

  同理,如果电动玩具在倒退过程中遇到障碍。并且使驱动电机工作电流超过250mA.经Q9检测、Q7、Q8自动转换,Q5、Q6再一次翻转,使驱动电路也再一次改变电流方向。驱动电机恢复正转,电动玩具则由向后倒退再一次自动转变为向前运行,从而使电动玩具实现了自动转换双向驱动功能。
