该电动玩具采用软包装IC，将编码器芯片和解码器芯片直接集成在电路板上。与塑封直插式相比。可使赛车抗碰撞性增强，又因采用3V低压电。仅用两节5号电池，与9V供电相比可使电池总重量减轻，电池夹总容积减小。
因而有利于赛车小型化及灵活性提高，很受爱好玩赛车比赛车儿童青睐。
1.遥控发射电路工作原理

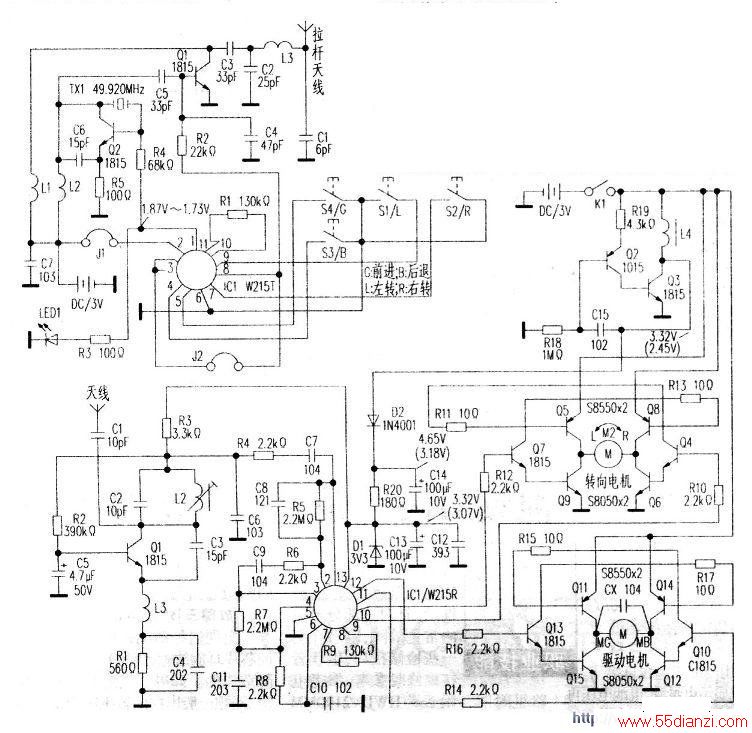

遥控发射电路如上图所示，ICI型号W215T，⑽、⑼脚外接Rl的时钟振荡电阻。⑷、⑸，⑺，⑼脚为四通道编码脉冲选通端，其中⑸脚前进进、⑷脚后退、⑼脚左转、⑺脚右转，当某一脚经发射按钮接地后，表示所对应的选通端被选通，由内部编码器进行编码，形成的编码由⑶脚输出⑻脚实际未用），经J2、R21到Ql基极。同时，由Q2、X1振荡产生49.920MHz的载波信号经C5也加到Q1基极，使编码脉冲对载波信号进行调制，并经Q1放大，同拉杆天线向空中发射出去。
该遥控发射电路有两个特点，第一个特点是Q2基极的偏置不是由电源直接提供，而是经IC内部稳压后由1脚输出稳定电压，为Q2基极提供偏置，这样即使电池电压在3.28-2.3V大范围变化的条件下，而由1脚输出电压只有1.87～1.73v小范围的变化，确保发射电路在一定范围内不会受到电池电压下降的影响而能保持工常工作。第二个是不需要电源开关。因为不发射时⑴脚及⑼、⑽、⑾、⑿脚均为0V.所以Ql、Q2不工作。LEDl不亮，只有发射时Ql、Q2工作。LED1才亮。在待机状态下该遥控发射电路不耗电。即待机电流为0.因此可将电源开关省去。
2.接收与驱动电路工作原理
下图为接收与驱动电路，由Ql、C2、C3.I2、L3等组成典型的“自熄式”超再生接。
收电路。天线收到载波信号经Cl加到Ql集电极。C2、I2并联回路发生谐振。经C3构成超再生正反馈。使电路产生强烈振荡。淬熄电压和周围L3、Rl、C4、R2决定（电压峰值应达500mV以上最佳周期为5μs），又迫使强烈的振荡处于间歇工作状态。超再生接收电路检波出来的编码脉冲。经R4、C7加到ICl⑴脚进行放。
ICI型号为W215R由①⑴、⑵、⑶、⑷脚内部两个相反器组成高增益放大器。R5、C8、R7为反馈元件。R6、C9为耦合元件。编码脉冲由⑴脚进入。经过两级放大整形后由⑷脚输出。经R8加到辫码器竹}：输入端⑥脚，⑦、⑧脚外接R9为时钟振荡电阻。由⑹⑥脚内部解码器还原出来的前、后、左、右4个动作方向高电平（3V）控制信号分别由⑩、⑿、⑼、⑽脚输出，控制驱动电路完成相应的功能。例如按下发射钮S4，接收端⑾脚输出高电平经R14及R15使Q10～Q12导通。工作电流流动线路线是：+3V→Kl→Q11→MG→M1→MB→012→地。驱动电机M1正转，使赛车前进。其他3个动作方向控制原理。以此类准。
由于采用3v低压供电，无论因工作消耗使电池电压自然下降或因驱动电路工作时造成电池电压大幅度向下的波动，对超再生电路及IC芯片工作都不利。因此在该电路中专设有“升压稳压电路。由Q2、Q3、14、C15等组成振荡电路。
产生振荡脉冲经D2、C14整流形成4.5V自流电压，再经R20、Dl稳压输出3.32V，供解码器ICl和超再生电路工作。升压电路优点是，即使当电池电压降低到2.45V肘，升压稳压电路仍能向以上两部分电路提供稳定的3.07V工作电压。
