该红外遥控器的发射器有16个键，可以分别控制接收器中的16种功能。采用脉冲个数编码，4x4键盘，接收器用SMOO38进行调制放大，然后信号送入单片机进行解码，根据解得的码执行相应的遥控功能。
一、设计要求
该遥控器可以对多合电器进行遥控，即省时、又省力，从而使人们免除同时面对众多遥控器的烦恼（1)4×4键盘可遥控16种功能；(2)对每个键的号码进行显示；(3)00号键控制扬声器，当选中的时候唱一首歌，同时显示键号；{4)01 号键控制继电器的开关，同时显示键号。
因为可控功能较多，所以笔者就选择其中的两个键作为代表，别的键可通过数码管显示的键号观察即可。
二、设计原理
(1)遥控码的编码格式该遥控器采用脉冲个数编码，不同的脉冲个数代表不同的码，最小为2个脉冲，最大为17个脉冲。为了使接收可靠，第一位码宽为3ms，其余为lms，遥控码数据帧间隔大于lOms，如下图所示。
(2)遥控码的发射

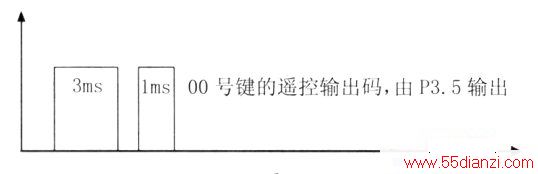

当某个操作键按下时，单片机先查键，然后根据相应的键设定遥控码的个数，再调制成38Hz方波由红外线发光管发射出去。P3.5端口的输出调制波如上图所示
(3)数据帧的接收处理
当红外线接收器输出脉冲帧数据时，第一位码的低电平将启动中断程序，实时接收数据帧。在数据帧接收时，将对第一位码的码宽进行验证。若第一位低电平的脉宽小于2ms，将作为错误码处理。当间隔的高电平脉宽大于3ms时，接收结束，然后根据累加器A中的脉冲个数，执行相应的输出可操作。红外接收器输出的一帧遥控码波形图如下图所示。
三、硬件电路设计
(1)红外发射电路

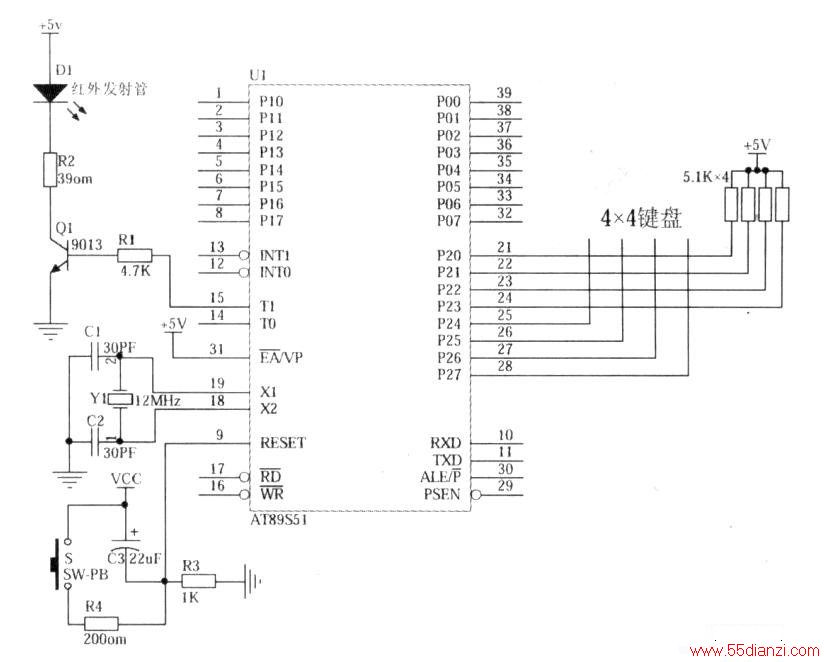

下图为该遥控系统的发射器原理图，其中P2口作为键盘扫描端口，具有16个功能操作键；第9脚为单片机复位脚，采用复位电路如图所示；15脚作为红外线遥控码的输出口，用于38Hz载波编码：18、19脚接l2MHz晶振。
(2)红外接收电路

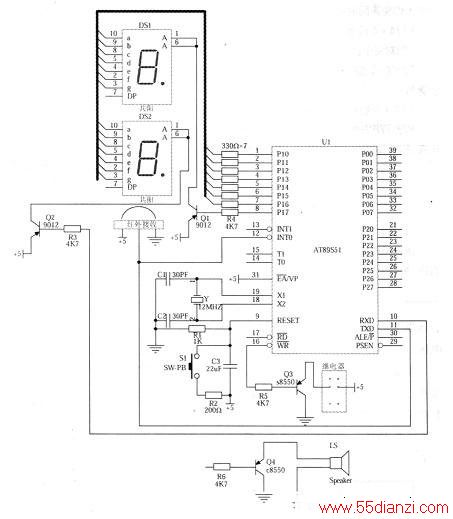

下图为该遥控系统的接收器原理图，其中P1II作为数码管的二进制数据输出，显示按键号，P1，7和P3，0作为数码管的片选，实现动态扫描。第11脚P3.1用于接收遥控码输入信号。第16脚P3.6接继电器，第17脚P3.7接扬声器。
四j、软件设计

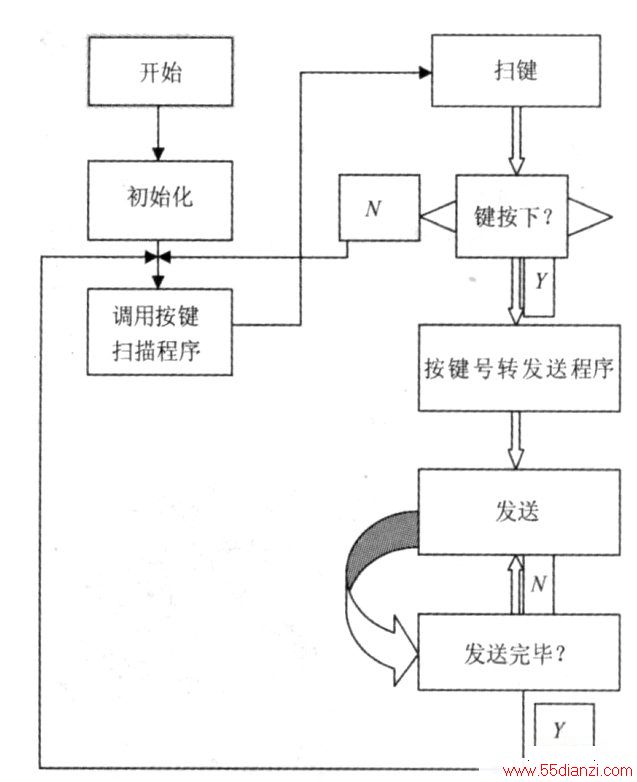

(1)发射流程图如下图所示

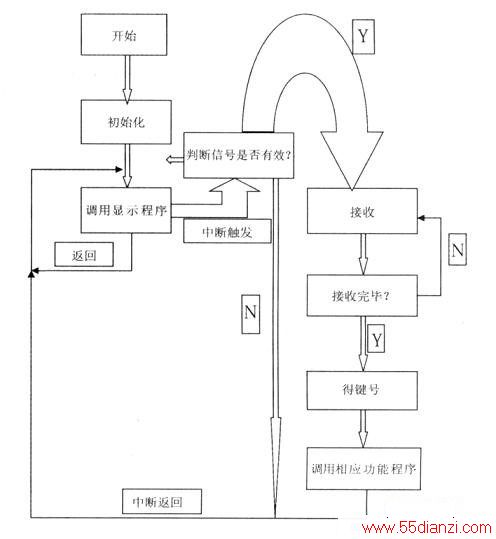

(2)接收流程图如下图所示
五、调试及性能分析
经过努力，此遥控系统总算调试成功。但发现采用红外线遥控方式时，由于受遥控距离、角度等影响，使用效果不是很好，所以如采用调频或调幅发射接收编码，可提高遥控距离，并且没有角度影响。
