3.系统测试

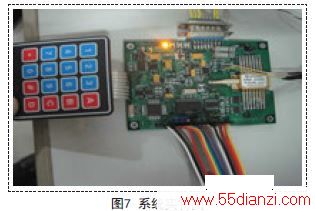

根据以上思路设计的光源驱动器实物如图7所示。

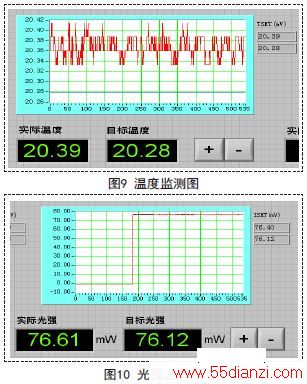

系统选择光强控制量为3.4mW,温度控制量为0.4℃，计算机上位机以LabVIEW为操作控制界面。图9和图10分别为从LABVIEW显示界面上显示温度和光强检测图。
对比可知，目标量初始改变幅度较大，越接近目标量时，步长越来越小，稳定性很好，系统达到稳定状态的时间也比较短。当进行大幅度调节即输入任意键值改变目标量时，系统可正常运行，达到了温度控制精度±0.03℃，激光输出功率稳定度±0.002dB,可见该驱动器设计正确，且精度高。
4.结论
本文提出了基于STM32的半导体激光光源驱动器的设计方案，该方案中所设计的驱动器系统采用低成本、低功耗的ARM微控制器STM32F103VCT6,驱动芯片MAX1968为核心器件，并以模糊PID计算控制量设计与实现了基于STM32的半导体激光光源驱动器。实验结果表明：该半导体激光光源驱动器温度控制精度高，性能稳定，具有易于开发、高性价比和高集成度等优点，满足半导体激光光源驱动器在实际工程上的应用，具有很好的实用性。
