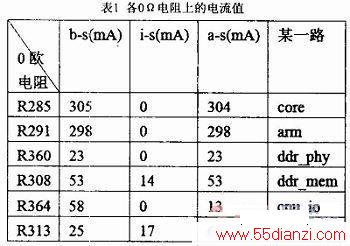

由表1可见，系统进入休眠状态，core、arm、ddr_phy、cpu_io这四路的电流下降为0，因为这4路电压都为0，而此时DDR颗粒和外设上分别有14mA和17mA的电流。在测量各路电流的同时，还采用稳压源供电，测试了板级总电流：系统休眠之前的板级总电流为287mA，休眠之时为23mA，完成唤醒时为284mA。
在系统完成唤醒后，测试了系统中所有设备驱动的工作情况：系统中的包括TIMER、CPU这样的系统设备工作正常：系统中的外设驱动包括UART、LCDC、I2C、I2S、SDIO、NAND、USB等都能正常工作。
5 结论
由于在系统休眠时4路LDO的掉电和除常开区外各路时钟的切断，系统休眠的电流降到了23mA。这个数值为系统运行时的8％，大大降低了系统的功耗。目前的休眠电流主要消耗在DDR颗粒和外部io上，这都有改进的空间，例如：可以通过配置DDR控制器优化DDR时序、打开DDR的低功耗模式；采用具有更低功耗的DDR3颗粒；可以检查整板电路，是否在测试板休眠时有回路导致电流泄漏；可以检查io电路，等等。总体来说，本设计实现了SEP0611处理器板级的休眠和唤醒、所有设备驱动的休眠和唤醒；完成了电源管理驱动的设计；并在功耗测试板上验证了驱动的正确性。这对以后管理、降低SEP0611平台的整板功耗有重要意义，对其他平台下的电源管理驱动也有一定的借鉴意义。
