采用无差拍SVPWM 作为滤波器的控制策略研究

    仿真结果表明，a相电流电流通过APF谐波补偿后基本保持正弦。由此得出，APF具有较好的电流跟踪与补偿的效果。

    5 实验结果

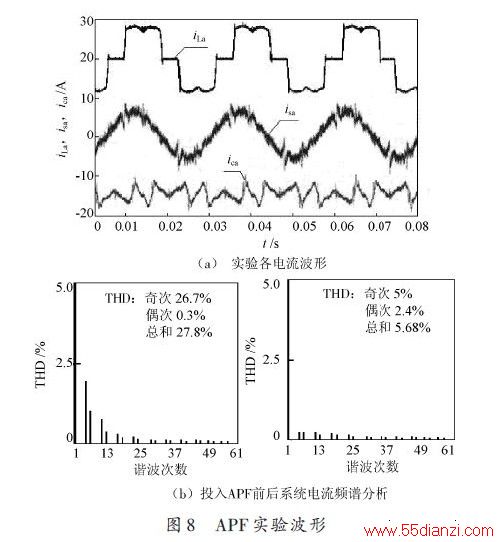

    在APF实验中，采用DSP来实现无差拍SVPWM 控制策略，并将其应用于非线性负载中进行谐波补偿。实验设计参数：电源为线电压为380 V 的交流电，交流侧为电阻为5 mΩ，连接电抗2 mH,非线性负载侧含有阻值5 Ω的电阻负载，在实验系统中测得滤波器直流侧电压为800 V,采样频率为10 kHz.图8为APF的实验波形。

    通过实验波形与频谱图分析可以得出，当APF接入系统后，由图8(c)可以看出无差拍SVPWM控制算法能够取得较好的谐波电流跟踪和补偿的能力。由图8(d)APF投入后电流的THD由26.7%变为5.6%,更进一步证明了无差拍SVPWM 控制策略拥有较好的电流跟踪效果。

    6 结论

    本文采用无差拍SVPWM 作为滤波器的控制策略进行研究，通过预测算法预测出补偿点流的参考值，而后再计算得出下一时刻的输出电压参考值，最后通过空间电压矢量调制得出PWM 脉冲信号，实现补偿电流得到较好跟踪控制的目标。通过仿真与实验该方法的可行性。仿真与实验表明此方法能够实现对系统补偿电流的跟踪控制，而且还具有良好的动态补偿性能。
