600W双管正激变换器中的高频变压器的设计方法及仿真

600W双管正激变换器中的高频变压器的设计方法及仿真

点击数:7322 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   科研成果





    3.3 高频变压器的软件实现及SpICe模型

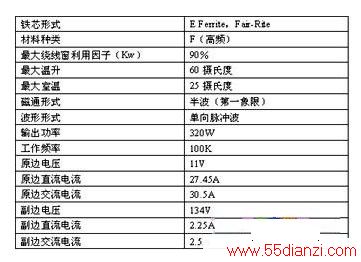

    根据表一的设计规格,使用Magnetics Designer软件完成高频变压器的自行设计。首先选取适用的铁芯与材质,当输入工作频率值后,铁芯精灵软件会自动选取适当的铁芯尺寸,并由程序自动最佳化处理尺寸大小,然后在变压器窗口中输入相关绕组电压值与电流值等设计规格,进行多次的改进设计,最后Magnetics Designer会将变压器的电气特性与绕组规格产生完整的输出报告,以转交给制造商制作高频变压器或提供给使用者作设计参考。

    另外,Magnetics Designer软件可以建立所设计的高频变压器Spice模型,此模型包括所有的铁芯损与铜损、交流与直流电阻、漏电感与磁化电感和绕组电容等,并且是以子电路的形式实现的,可以很容易的与Pspice电路仿真软件进行嫁接,实现很完美的仿真。图1中的高频变压器Spice模型子电路清单如下:

    *SRC=http://power.55dianzi.com/poc/technical/201310/“” E42/21/15 (94--036002)

    *SYM=UntitLED

    .SUBCKT Untitled 1 2 3 4

    *Copyright(c) IntuSOFt 2000. All rights reserved, redistribution prohibited.

    *Fair-Rite, E Ferrite, 75_10100K_25C, E42/21/15 (94--036002)

    *exempt 31097 3693 -17580

    ** ** ** **

    Rdc1 N41 N61 372.5u

    Lmag N41 2 23.17u

    Rcore N41 2 129.5

    Rac1 N61 1 372.5u

    Lac1 N61 1 1.778n

    ** ** ** **

    L12 N41 in2 51.31n

    C1_2 in2 2 -925.1p

    C2_23 2 4 9.720p

    C3_23 2 N42 18.87p

    Efwd2 N82 4 in2 2 12.50

    Vsens2 N82 N42

    Ffbk2 in2 2 Vsens2 12.50

    Rdc2 N42 N62 77.67m

    Rac2 N62 3 77.67m

    Lac2 N62 3 370.8n

    .ENDS

    3.4 仿真结果

    为了验证高频变压器的设计结果,对图1所示的组合双管正激变换器进行了Pspice仿真,其中的高频变压器采用Magnetics Designer软件所生成的Spice模型,主要仿真波形如图3所示。

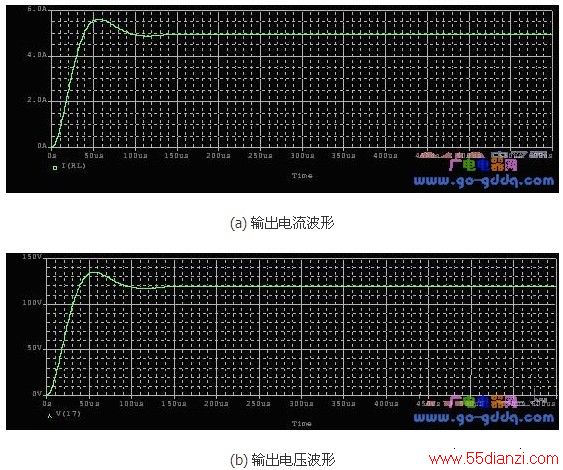

    图3 组合双管正激变换器的主要仿真波形

    图3(a)、图3(b)分别是变换器输出电流和输出电压的波形,仿真结果符合设计要求,并反映了变换器的启动过程。

    4、 结论

    磁性元件是高频开关变换器中必不可少的关键器件,它担负着磁能的传递、储存以及滤波等功能,并且其性能参数对开关变换器的性能影响很大,因此磁性元件设计的重要性是不言而喻的。本文所提出的采用Magnetics Designer软件对磁性元件进行自行设计的方法,既反映了磁性元件的实际工作情况,又证实了设计方案的实用性,具有一定的指导意义和很强的实用价值。
