本实验设计的二倍频电路结构框图如图5所示。输入射频信号后，经过功分器输出两路同频率同幅度信号，经过乘法器后即可实现二倍频。但由于乘法器内部存在偏置，乘法器输出端会存在直流成分和基波成分，因此，在乘法器后端接了一个中心频率为二倍频率的带通滤波器，经过滤波后即可得到二倍频成分。
3．2．2 二倍频电路的性能测试

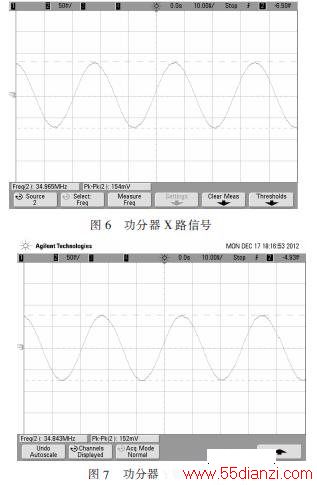

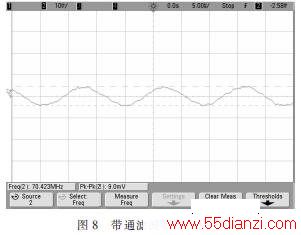

该设计中，功分器采用的是同相功率分配器，输出的两路信号频率、相位与输入信号均相同。宽带乘法器采用上述基于ADL5391的宽带乘法器电路。带通滤波器采用的是并联结构的RLC电路，其中心频率为70 MHz。功分器输出端X端和Y端分别接宽带乘法器的XP端和YP端，乘法器的输出WP端接带通滤波器的输入端，带通滤波器输出端接50Ω的匹配电阻。测试时，功分器输入频率为35MHz的正弦信号，经过功分器后，通过示波器显示X路信号如图6所示，Y路信号如图7所示，带通滤波器输出的信号如图8所示。
由以上测试结果可知，输入频率为35 MHz的信号经过功分器后输出两路信号频率均约为35 MHz，经过宽带乘法器和带通滤波器后，输出频率约为70 MHz的正弦信号，其频率恰为输入信号频率的两倍，完全满足了二倍频电路的要求。由于电路中存在衰减，所以该系统输出信号幅度较小。该测试结果表明，设计的基于ADL5391的二倍频电路具有很好的二倍频效果。
4 结论
文中设计的基于ADL5391的二倍频电路具有输出波形稳定、倍频精度高、电路简单、抗干扰能力强等优点，完全可以作为倍频器应用于其他领域。当然，二倍频电路的测试结果也表明模拟乘法器ADL5391是一个高性能的信号处理器件，应用于其他高频信号电路中可大大降低电路的复杂度，提高电路的整体性能，具有很好的应用前景。
