5 中频电源在MATLAB下的实现

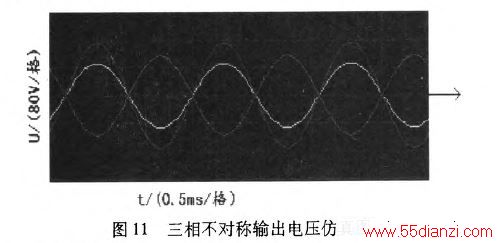

使用matlab搭建实物仿真，如图10和图11所示。在madab仿真下，智能中频电源输出电压在80V一150V（见表1和表2），误差不大于±1V,输出频率在330Hz一460Hz,误差不大于±0.8Hz,在额定的调节范围内，总谐波失真率小于3%.
6结束语
在程控电源设计中若采用单片机，由于单片机的片内资源有限，没有专门的乘法器，如果在片内实现的话，必定会加大CPU的负担，如果在片外实现的话，则必须增加额外的硬件电路，这不但增加了额外的DAC,而且增加了一个译码电路，使电路在一定程度上复杂化了。因此，采用DSPTMS320LF2407,能达到事半功倍的效果，并且使用RS485通信总线实现通讯，使抑制共模干扰的能力大大增强。
