单电源运算放大器的退耦
最后，单电源运算放大器电路需要偏置共模输入电压幅度以控制AC信号的正向摆幅和负向摆幅。当从电源电压利用分压器提供偏置电压时，为了保证PSR的性能就需要合适的退耦。一般常常是用l00k俚缱杓雾的电容提供Vs/2给运算放大器的同相输入端，使用小容量的电容对电源退偶耦通常是不够的，因为极点仅为32Hz，所以电路出现不稳定，特别是在驱动感性负载时。

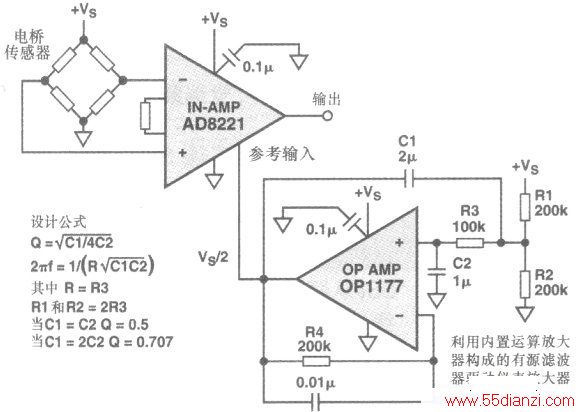

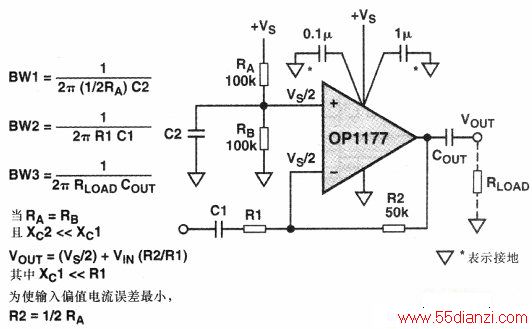

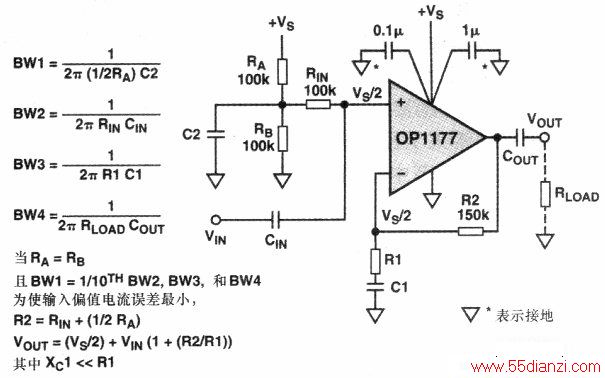

上图和下图所示分别为反相输入和同相输入时达到最佳退耦结果的Vs/2偏置电路，在两种情况中，偏置电压加在同相输入端，反馈到反向输入端以保证相同的偏置电压，而且单位DC增益也要偏置相同的输出电压。耦合电容Cl使低频增益从BW3降到单位增益。一般采用100Ω电阻分压器时，为获得0.3Hz的-3dB截止频率，应当选用的C2最小为10μF。
