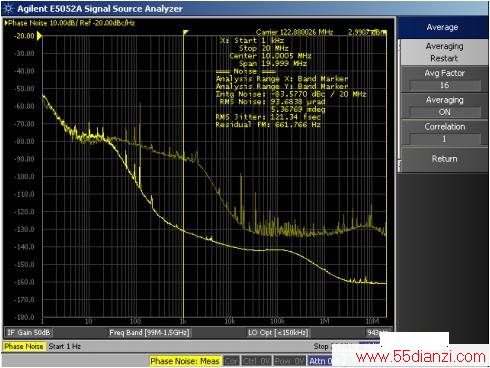

LMK04808 输出相噪如图 8 所示，可以看到在通过 Jitter Cleaner(LMK04808)之后，由于LMK04808 的强劲抖动消除能力，其输出 RMS 抖动仅为 121fs(1KHz~20MHz)。

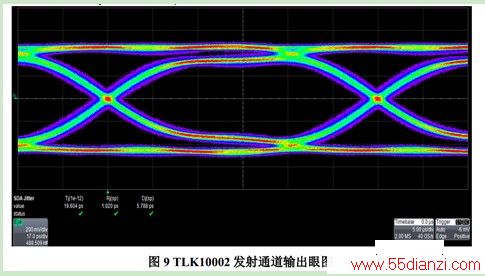

TLK10002 发射通道输出眼图如图 9 所示，其随机抖动(Rj)为 1.02ps，确定抖动(Dj)为5.79ps，总的抖动(Tj)仅为 19.6ps，眼图清晰。
4、结论
由上述理论分析和实际测试结果可以清楚地看到由 TLK10002 、LMK04808 构建的双时钟系统方案完全可以避免因光纤引入漂移从而导致 SERDES FIFO 溢出的问题;同时，由于发射机眼图主要是由本地参考时钟的相噪决定，采用这种双时钟模式对眼图以及发射机输出噪声性能没有影响。
