吉时利4200-SCS型优化小电流测量的解决方案

吉时利4200-SCS型优化小电流测量的解决方案

点击数:7817 次   录入时间:03-04 11:59:12   整理:http://www.55dianzi.com   解决方案

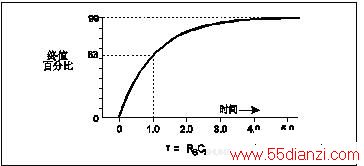

    因此,读数稳定至最终值的1%所需的建立时间为τ的5倍,也就是50秒。图7所示为RC电路的阶跃电压指数响应。经过一个时间常数(τ=RC)后,电压上升至最终值的63%。



RC电路的阶跃电压指数响应



图7.RC电路的阶跃电压指数响应

    为了成功测量小电流,重要的是每次测量留有足够的时间,尤其是扫描电压时。对于扫描模式,可在“SweepDelay”(扫描延迟)域的“Timing”(定时)菜单中添加建立时间;对于采样模式,则在“Intervaltime”域内。为了确定需要增加多长间隔时间,通过绘制电流-时间图,测量DUT稳定至某个阶跃电压的建立时间。阶跃电压应该是DUT实际测量中使用的偏执电压。可利用LowCurrent项目中的ITM测量建立时间。应适当增加“Timing”(定时)菜单中的“#Samples”,以确保稳定后的读数显示在图形中。在测量小电流时,采用“QuietSpeedMode”或在“Timing”菜单中增加额外滤波。请注意,这是噪声和速度之间的平衡。滤波和延迟越大,噪声越小,但是测量速度也越小。

    V电磁干扰和屏蔽

    当带电物体接近被测电路时,会发生静电耦合或干扰。低阻抗时,由于电荷消失很快,所以干扰的影响不明显。然而,高电阻材料不会使电荷快速衰减,则会造成测量不稳定、噪声很大。通常情况下,当被测电流≤1nA或者被测电阻≥1GΩ时,静电干扰就会成为问题。

    为了减小静电场影响,被测电路可被密封在一个静电屏内。图8所示为非屏蔽和屏蔽测量一个100GΩ电阻之间的巨大差异。非屏蔽测量比屏蔽测量时的噪声要大得多。



100G



图8.100GΩ电阻的屏蔽和非屏蔽测量的比较

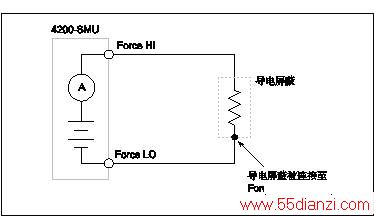

    屏蔽可以仅仅是一个将测试电路包围起来的简单金属盒或金属网。商业探针台往往将敏感电路密封在一个静电屏蔽内。屏蔽被连接至测量电路LO端子,该端子不一定接地。对于4200-SCS来说,屏蔽连接至ForceLO端子,如图9所示。



屏蔽高阻器件



图9.屏蔽高阻器件

    采取以下步骤将静电耦合导致误的差电流降至最小:

    •屏蔽DUT,并将屏蔽层在电气上连接至测试电路公共端——4200-SCS的ForceLO端子。

    •使所有带电物体(包括人员)和导体远离电路的敏感区域。

    •测试区域附近避免移动和振动。

    VI漏流和保护I

    漏流是施加电压时通过(泄露)电阻的误差电流。当DUT的阻抗与测试电路中绝缘体的阻抗相当时,该误差电流就会成为问题。为减小漏流,在测试电流中采用高质量的绝缘体、降低测试实验室的湿度,并采用保护。

    保护是由一个低阻源驱动的导体,其输出为或接近高阻端子的电势。保护端子用于保护测试夹具和电缆绝缘电阻和电容。保护是三轴连接器/电缆的芯屏蔽,如图10所示。



4200三轴连接器/电缆的导体



图10.4200三轴连接器/电缆的导体

    请勿混淆保护和屏蔽。屏蔽通常意味着采用金属护栏防止静电干扰影响高阻电路。保护则意味着使用增加的低阻导体,将其维持在于高阻电路相同的电势,它将拦截任何干扰电压或电流。保护不一定提供屏蔽。下图

    为保护的两个例子:1)利用保护降低测试夹具导致的漏流,而2)则利用保护降低由于电缆连接产生的漏流。

www.55dianzi.com

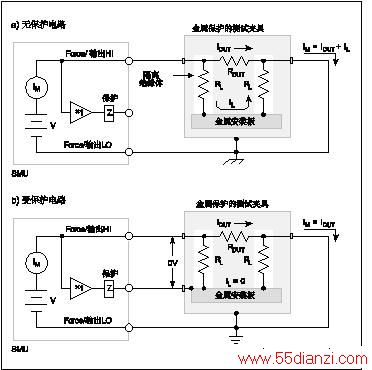

    图11所示为保护消除可能会通过测试夹具内隔离绝缘体的原理。在图11a中,漏流(IL)通过隔离绝缘体(RL)。该漏流增加至来自于DUT(IDUT),然后被SMU安培计测得(IM),对小电流测量的准确度造成不利影响。



利用保护减小测试夹具中的漏流



图11.利用保护减小测试夹具中的漏流

    在图11b中,金属安装板被连接至SMU的保护端子。隔离绝缘体顶部和底部的电压接近相同电势(0V压降),所以在隔离绝缘体中就不会有漏流影响测量准确度。由于金属安装板将处于保护电势,所以为安全起见,金属屏蔽必须连接至地。
