耳机放大器设计目标是：
图1 E182CC SPICE模拟图
这是5814的（ECC82的军用型号）：
图2? 5814 SPICE模拟图
用SPICE模拟的曲线与真实曲线非常接近，几乎难以区分。真实曲线是用Audiomatica的Sofia vacuum tube curve tracer制作。SPICE电路模拟软件是免费的，有 Unix (Berkeley)平台的和Windows (WinSpice)平台的，在Windows 95/NT下也有许多商业软件。[原文编者：一个Windows平台下的图形化的SPICE模拟软件的测试版可以从Interface Technologies/MicroSim下载。]
电路图
图 3a
图 3b
图 3c

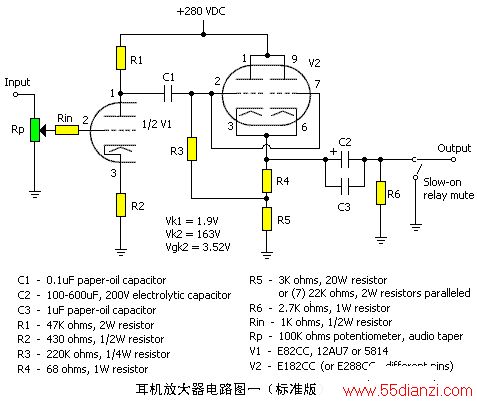

在耳机放大器的电路中（图3a，图3b和图3c）,增益级使用单端甲类三极管，输出级使用双三极管并联作阴极跟随器。第一个版本使用E82CC/5814，它的声音很靓，但是因为线形不佳而有失真。我用的是JAN Philips的5814，也许用其它管子声音更好，像Mullard或Jan Philips的E82CC/ECC82。每只5814的偏流调至4.42mA，耗散功率3.76W。为了降低失真，阴极电阻上没加旁路电容，形成本地负反馈，你也可以试着加一个 220uF, 16V ELNA电解。

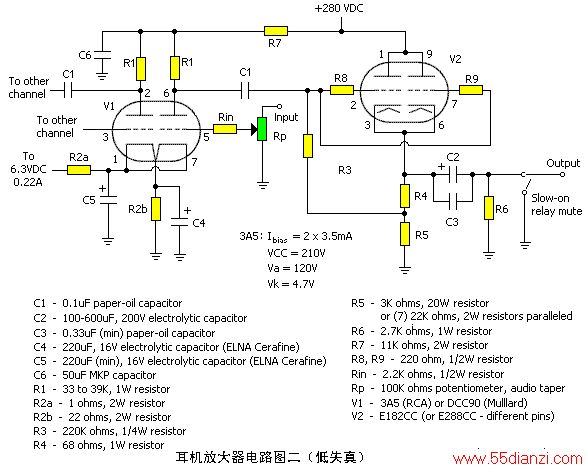

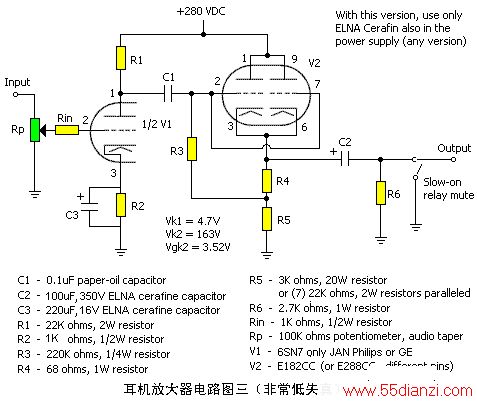

第二个版本使用（我的是RCA 3A5）直热三极管，失真更小，那幼滑的声音只有直热三极管才能做到。3A5必须采用直流供电，如图7所示。第三版采用Jan Philips 6SN7（我现在最喜爱的），虽然声音不及3A5幼滑，但是失真却非常低，低频响应令人瞠目！有时，我在听6SN7时想，高频是不是有所丢失，但这并不是真的。
注意: 3A5非常敏感，具有微音效应（如果你摸一下它，耳机会发出‘gong’的一声）。我把3A5装在一个浮动管座上。
在以上三个版本中，输出电子管V2的偏流都是每只26mA（加起来52mA），总功耗6W（2x3W）。仅指使用Mullard或JAN Philips的电子管而言。
图 3d
所有的电阻用Allen Bradley碳膜以取得更好的声音。7个2W22K的电阻可以换成一只3K20W的TO220封装的Caddock无感电阻。图3d画出如何安装7只22K电阻。
交连和输出电容使用Jensen或Audio Note的油浸纸介电容，当然像Solen这种MKP电容也可以用。对于电解，我喜欢Black Gate或ELNA Cerafine（Audio Note制），ROE、PRAGUE、 MALLORY也是很好选择。
近年来，在Hi-end放大器中使用电容出现了两种趋势：一是使用MKP聚丙烯电容（在输出级和交连上），二是电解电容（在电源部分）和油浸纸介电容（用作交连）。MKP电容在动态环境中测试，其低失真、低内阻和速度快的特点深受好评。电解电容一般失真较大、速度不高，但是，也有像Black Gate和ELNA Cerafine这种音频专用的上佳品种。
这次，我使用的是ROE电解和SOLEN MKP电容。实际聆听测试，MKP电容使得声音圆滑。你可以根据自己的爱好选择！本文中的电源滤波电容和放大器的输出电容可用220UF或以上的MKP电容代替。
图 4
图 5
图 6

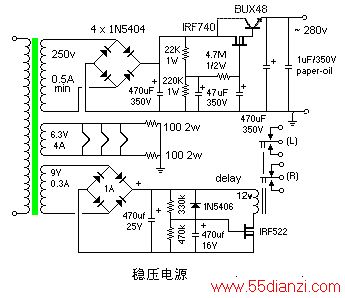

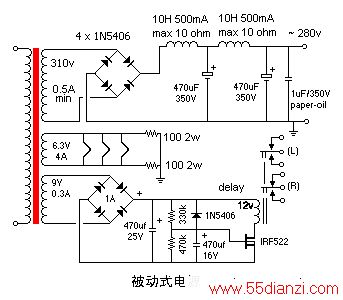

About the power supply, the filaments CAN be powered by AC or DC except that the 3A5 (version 2 of the amplifier) requires a DC filament supply. Each supply has a timed relay that mutes the audio output until the tubes stabilize. I have designed 3 different power supplies - regulated, passive and cheap passive:
就电源而言，灯丝用交、直流供电均可，但是版本二中的3A5除外，它必须用直流供电。每种电源都带有延时继电器，它在电子管进入稳定工作状态之前使输出静音。我设计了三种电源-稳压电源、被动式电源和廉价被动式电源：
图 7

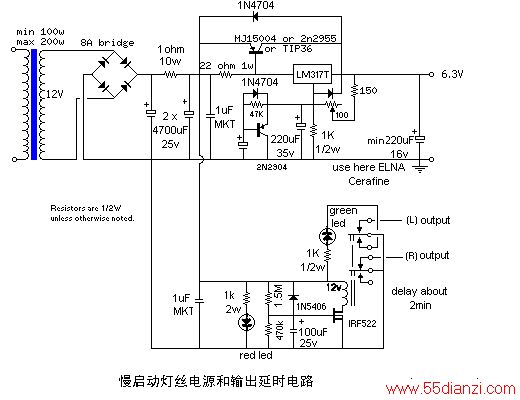

本机灯丝不用直流供电时也没有什么噪声。不过，为了使灯丝电压更加稳定，我建议用图7的慢启动电路来代替图4和图5的线路。并且，版本二的3A5要求使用直流灯丝供电，此电路也最为适合。慢启动电源可以延长电子管的寿命！MJ15004需要加装散热器，它的功耗是12W。

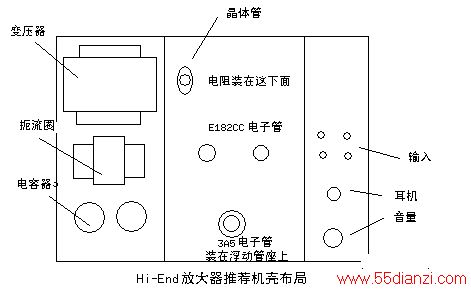

这里有慢启动电源的全尺寸的印刷线路板图。下面是安装示意图和推荐的机壳布局结构。
效? 果
放大器的部分指标（采用稳压电源）：
图9显示出THD（失真）在9.5V、2.9V和1.2V情况下的衰减情况。太完美了！它们显现出线形的谐波衰减（功率越小失真就越低）。
附? 注
9/17/98：改进图4稳压电源：用MOSFET/BJT达林顿管代替单只MOSFET，更好地控制大容量电解的涌动电流。改进图4和图5：灯丝接地，断开图3的“E”点。增加电源的“廉价”版本（图6）。
9/22/98：增加放大器的第二版（图3b），修改电源电路（图4、5、6和7）。
9/24/98：在放大器电路中增加Rin（图3a和图3b），从慢启动电源中取消6VDC输出（图7）。校正R7的阻值，改正版本二电路图中V1的拼写错误DCC90。
9/29/98：改进版本二的电路（图3b）-增加R8，R9。改进慢启动灯丝电源（图7）。增加7x22K电阻的安装示意图（图3c），增加机壳示意图。增加有关电容选择的一段。
9/30/98：增加印刷线路板图。
10/15/98：增加6SN7耳机放大器版本。提醒BUX48和MJ15004要装散热器。
