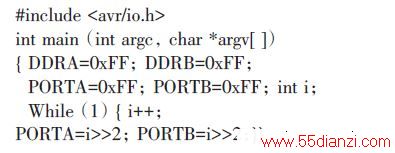

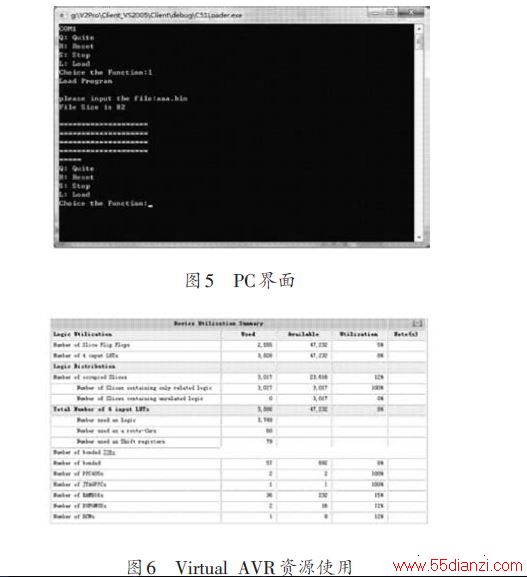

Virtual Core执行的程序都是固化在ROM中，为达到测试要求，要多次更新ROM中内容，为此使用嵌入式开发套件(Embedded Development Kit,EDK)来开发一个测试工具。首先将BRAM配置为双端口RAM,一端口给Virtual Core来进行读取操作，一端口给EDK,来更新程序存储器。同时EDK也可提供简单的控制任务，如重启Virtual Core 等，EDK 使用UART 和计算机进行操作。为方便控制，设计一个较为简单的PC端串口程序，用于将EDK与PC交互，主要是将用户的命令或文件经串口发送至EDK,如图5所示。搭建一个简易测试系统，使用ISE工具，进行综合布局布线，其资源消耗如图6所示。编写一个跑马灯程序，代码如下：

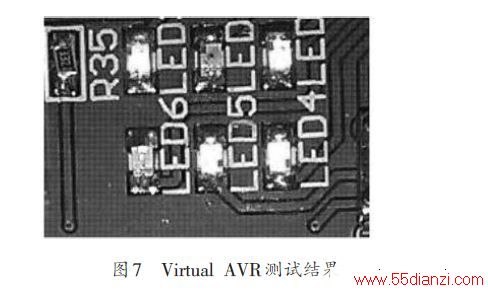

使用WINAVR-GCC 编译工具，编译生成HEX 文件，后再转化为BIN文件，将该BIN文件通过EDK组建更新ROM,观察硬件LED,如图7所示，其正常工作，Vir-tual AVR得到验证。
5 结语
随着MCU 应用范围越来越宽，对MCU 要求也提高，尤其目前MCU逐渐进入SoC时代，IP核复用将成为主流设计方法。为使老一代MCU延续生命力，开发其兼容IP核，不仅能将以往代码迅速移植到新系统，且可加快新系统开发，将以往很多分立器件用逻辑功能实现，集成于ASIC中，降低外围硬件电路的设计。文中从模拟MCU核开始，阐述了用FPGA来虚拟出传统MCU的设计原理和方法，适度改变内部结构，添加Wishbone总线，替代传统MCU片内总线，来完成MCU核与外设的连接，使传统MCU变的更灵活。结果表明，实现了既定目标，与标准的微控制器兼容，系统运行稳定。该方法延续了传统微控制器的生命力，能使其得到更大发展。由于Wishbone总线支持多主设备，今后可在一个FPGA 中集成多个MCU核，对于性能的提升将是质的飞跃。
