现场总线模块与DCS软件的集成

    (1) 一台aw70，在系统软件是采用的是基于windows nt的i/a`s 的6.3版，应用软件上用aim*at(包括historian历史库、datalink远程通讯工具)。

    (2) 一个micro-i/a。有profibus接口，能与mtl的卡件连接。

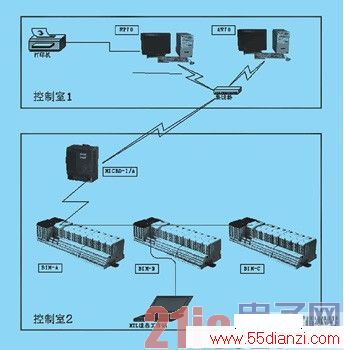

    (3) 上位的dcs系统的站之间用以太网hub相联。在控制室安装。下位的控制卡件及i/o模块在模块房安装。如图1所示。

    (4) 三个mtl的bim卡件，下挂47个i/o模块(包括模拟输入、模拟输出、触点输入、触点输出、热电阻、热电偶模块)。共269个回路。

    (5) 组态分为两个层次:mtl的硬件参数设置和i/a`s软件组态。

    利用mtl的软件通过串行接口直接对bim进行组态，同时可以监视模块运行状态及实时数据。在i/a`s方面，除了i/o通道的编址不同外，其它功能照旧。

    6 结束语

    这个系统的优点功能齐全且成本很低。但由于是集成两家的产品，所以在模块监测上还不能完全一体化，这是系统的缺点。总体说来，对于小系统，尤其是现场环境恶劣的应用提供了一个很好的思路。
