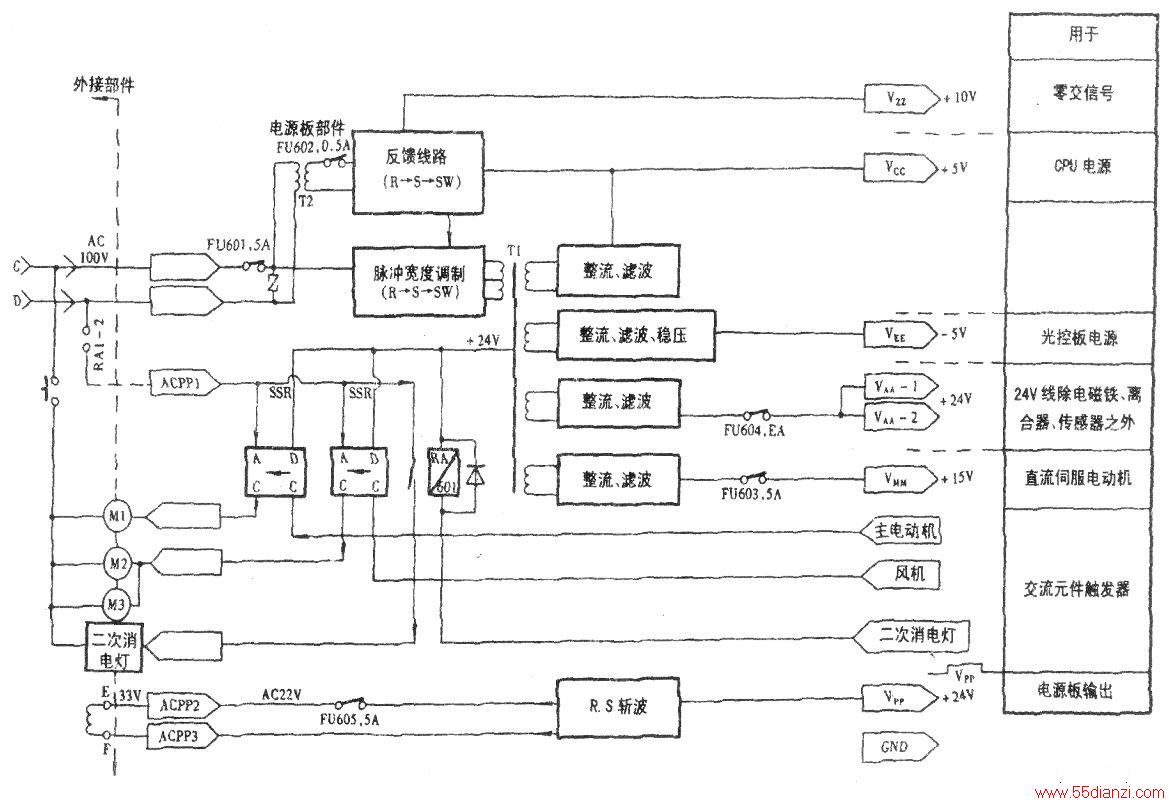

复印机整机各单元电路所需要的工作电压及供电过程如下图所示。
在一台复印机中往往设置了若干套电源电路,分别产生整机所需的各类不同电压值的工作电源。常见的有如下几种:
(1)100V交流电压
由供电网送来的220V交流电压经过电源变压器变压后,直接产生100V交流电压。它用于曝光灯、加热器、主电机等交流负载。世界上许多国家的市电都是110V交流电,对这种复印机来说,电源电路必须能够提供100V交流电压。
(2)24V直流电压
电源电路经过整流、稳压产生24V直流电。它主要用于电磁离合器、电磁线圈、计数器、光电开关、直流电机等直流负载的工作电源。有时还用来作为高压发生器、温度控制器、曝光灯调节器、硒鼓表面电位控制电路等辅助电路的电源。
(3)33V交流电压
有些静电复印机用它来控制自动关机。例如:佳能NP-400型静电复印机就是把33V交流电接在总开关电路中的Ll上,只要切断33V交流电源的供电就可自动关机:另一方面,33V交流电还可经过整流和稳压后,产生24V的 直流电。
(4)12V直流电压
经过整流、稳压后,产生的12V直流电压,主要用来作为光敏元件、光电开关、时钟脉冲发生器等传感器的电源。
(5)10V交流电压
主要用作指示灯的电源。
(6)±5V直流电压
经整流、稳压后的±5V直流电压,用来作为整机控制系统中的微处理器CPU及各种集成电路的工作电源。
以上六种电源是静电复印机中最常用的电源。
由于静电复印机的品牌和种类繁多,机电结构和设计也各有差异,因此,对电源电压的具体数值也略有不周。
