菊花链AVB：一个低开销的AVB系统

    对比其他的数字音频分发机制(如USB音频)，由于需要能感知AVB的交换机，AVB可能看起来成本较高。因为这个原因，提出菊花链AVB的案例：一台带有两个以太网端口(称其为A与B)和一台内置“交换机”的AVB终端设备，引号引住交换机是因为这并不是一台全功能的交换机。

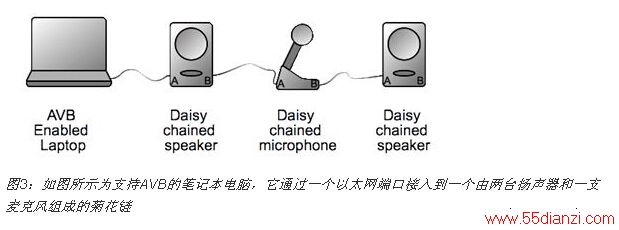

    图3给出的即为一种布局案例。一台笔记本电脑与节点1相连，节点1与节点2相连，节点2与节点3相连，网络到此结束。每一个节点由2个端口(对称的)组成，连接端口的逻辑如下：

    ● 如果只有一个端口被插入，节点就相当于一台普通的AVB终端设备

    ● 如果两个端口都被接入，此节点主要担当两个端口之间的桥：所有数据流都正常通过。此节点自己将会接入任一经过此设备的AVB数据流，并且偶尔会消除或者产生一个数据包：例如当响应SRP、PTP或配置协议中任意一个时。

    这就意味着依据交换容量节点需要的资源很少。到达端口A的数据将会流向B，除非它已被本地的节点预定，到达B的流也将流向A，除非它已被本地的节点预定。偶尔会在本地生成数据包，节点必须了解这些数据包应该去向A还是B。桥接A与B的软件必须是能感知AVB的，并且必须参与进来，例如时钟同步。

    值得注意的是，现在既不需要路由表也不需要缓冲存储，完成这样简单的任务也不需要操作系统。这就意味着在成本方面，一台菊花链AVB终端设备与普通的AVB终端设备外加一个以太网PHY和插口的成本是差不多的。

    这种方法有一些局限性：

    ● 和一台交换机不同，一个菊花链网络需要为流过整条菊花链的末向数据流预留流量;在1台带有7个节点的交换机里，所有7个节点理论上都可以接收100 Mbits的流量。在一个菊花链系统中，这可能需要第一个节点传输700 Mbits/s。然而，在一个AVB系统中，大多数数据流都是多路传送音频数据流，很小部分的流量为特殊的节点预留。因此，链上的节点都接听到相同的流，一条菊花链上几乎没有额外的数据流。

    ● 一秒限制：它指的是为了保证一个2ms的端对端延迟，AVB标准不支持在一个网络中有多于7台交换机，这就把一条单菊花链限制到7个节点范围内。有两种方法可以解决这个问题：首先，可以在一个封闭系统内放弃那2ms的延迟。其次，可以在菊花链中使用一台交换机。倘若一条4个节点的菊花链与交换机的每个端口都相连，那么一台交换机就可以使用4倍的节点数，减少了所需基础设施的成本。

    因为这些限制，菊花链AVB非常适合于用于小规模系统。

    菊花链实施案例

    已经在带有16个逻辑核的XMOS芯片的基础上开发出了一种菊花链AVB节点。系统的硬件和软件结构如图4所示。的系统所用硬件包括：

    ● 一片带有16个逻辑核的xCORE多核微控制器

    ● 两个带有磁体和插口的以太网PHY

    ● 一个可以生成字时钟的低抖动锁相环(PLL)

    ● 一个带有输入输出级的编码解码器(CODEC)

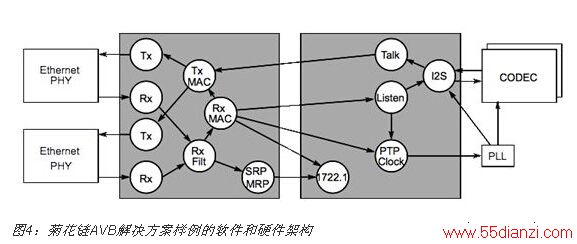

    微控制器运行7个任务来控制2个以太网端口：输入数据包、输出数据包和两个端口间的路由数据包。另外6个任务实现AVB栈，分别是主叫者/接听者、PTP与媒体时钟恢复、I2S控制、SRP/MRP和1722.1恢复与控制任务。所有的13个任务适合于128kByte的片上存储，从而不再需要排除外部RAM。用一片外部闪存芯片来存储固定数据和开机映像。其软件与高通道数AVB产品的软件非常相似，唯一不同的部分是MII接口和缓存。

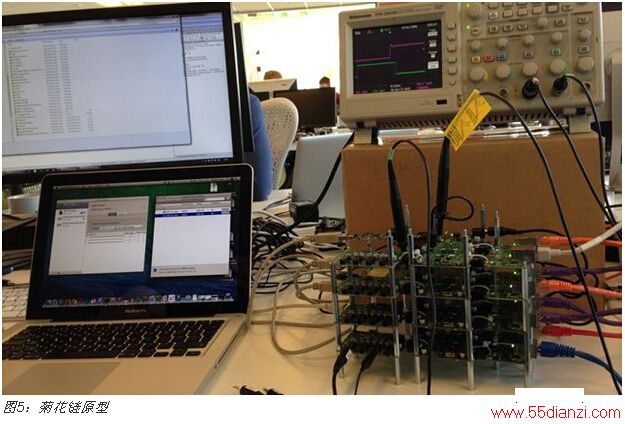

    通过采用一片XMOS slICeKIT卡加两片以太网子卡与一片音频子卡来构建了一个系统。图5为一张介绍4个菊花链节点堆叠的照片。菊花链节点堆叠与一台笔记本电脑相连，它将两个节点作为“左”和“右”声道。(音频子卡自带双立体声输入和双立体声输出;这次演示只运用了一个单音频输出。)

    笔记本电脑可以发现两个节点，因而我们可以将我们的音频输出重新指向到两台扬声器。每个时钟的示波器波形图表明两个声道在播放时没有明显的相位差。相同的硬件/软件架构可被广泛应用，如构建一个会议电话系统，或者驱动一个功放(P/A)系统。

    结论

    我们已经证明我们能够构建一个低开销的AVB系统，而不需要全功能的AVB交换机。这减少了AVB的成本，并使菊花链系统得以被构建。
