设计一个抄表系统时，最关键的技术是抄表的方式。目前，电度表的抄表方式主要有：人工抄表、低压电力线载波抄表、现场总线或RS－485总线抄表、手持终端（电脑）人工抄表。手持终端（电脑）人工抄表是一种较理想的社区抄表方式。它具有系统简单、数据可靠完整、操作方便、维护费用低等特点，抄表省时、省力，可避免误抄。手持终端与电度表间的通信可采用无线通信或红外通信，广泛采用的是红外通信。
本文结合已有的技术，基于P89LPC932微处理器，提出了一种新型红外抄表系统的设计方案。该系统与已有的同类系统相比，具有结构简单、功耗和成本低的特点，可进行多电量测量，并能长期保存数据。
1 抄表系统的总体结构

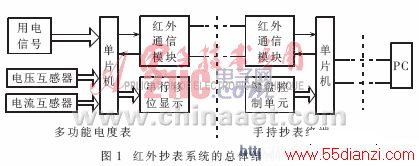

红外抄表系统的总体结构框图如图1所示，系统由二部分构成：多功能电度表和手持抄表终端，二者通过红外线进行通信。多功能电度表在单片机的控制下，可测量多种用电数据（如用电的功率、用电功率因数、用电量等），并可根据功率因数的不同按不同比率计算电费。多功能电度表能将得到的各种数据记录下来，在停电时保持数据不丢失。手持抄表终端可通过红外线对多功能电度表进行抄表，将电度表中保存的各种数据存储到抄表终端中，然后抄表终端通过串口将存储的数据传给计算机进行处理。多功能电度表和手持抄表终端的单片机均采用Philips公司最近生产的P89LPC932。该单片机不仅功能强大，而且接口简单，处理速度快，价格低廉，功耗小，内部集成了多个系统级功能部件。这是系统设计的特色之一。
2 多功能电度表的设计
多功能电度表由P89LPC932单片机、红外通信模块、显示模块和信号采集模块等组成。其中起关键作用的是单片机P89LPC932。P89LPC932的管脚如图2所示。
