4.2 上位机的测试

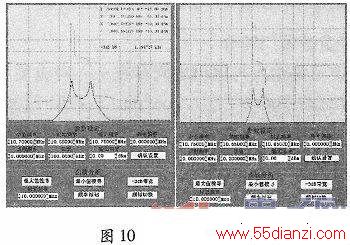

将扫频仪通过USB线接到电脑上，然后按下扫频仪接口菜单的USB按键，此时可以实现计算机主控扫频仪。打开上位机软件，按下开始连接按钮，并通过上位机设置扫频仪的中心频率为10.7 MHz，带宽为100 kHz。然后按下接收数据按钮，接收数据，然后变换参数，设置中心频率为10.75 MHz，带宽为200 MHz，两次接收数据结果如图10所示。
由图10可知，用户通过上位机软件设置不同的频率参数后，接收到的曲线不同，将图10和图8进行对比，表明两次接收到的数据是正确的。说明扫频仪响应了计算机给其发出的命令，计算机也接收到了扫频发来的数据，实现了计算机主控扫频仪的功能。
