主板是由PANEL控制逻辑,亮度控制逻辑,DCtoDC转换逻辑等电路组成,传输LVDS电平信号到LCD显示模块。

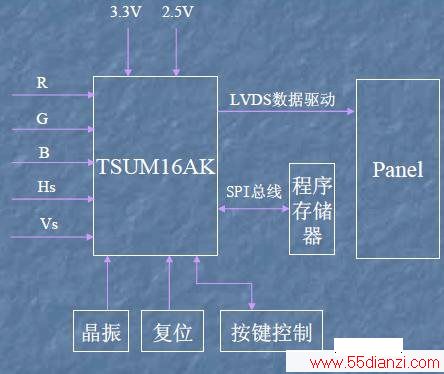

主板工作原理框图:
1.主要IC功能介绍

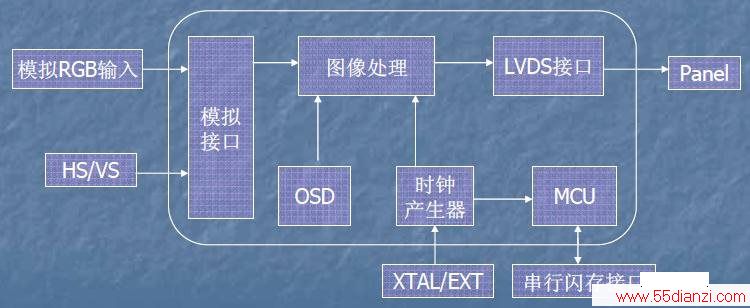

TSUM16AK(U401)是高性能的SXGA LCD显示器图形处理芯片,集成MCU、ADC/PLL通道、高质量的差补缩放引掣、OSD控制器、时钟信号发生器、LVDS输出接口等;为了进一步降低系统的成本,TSUM16AK也集成了符合绿色模式要求的智能的电源管理.

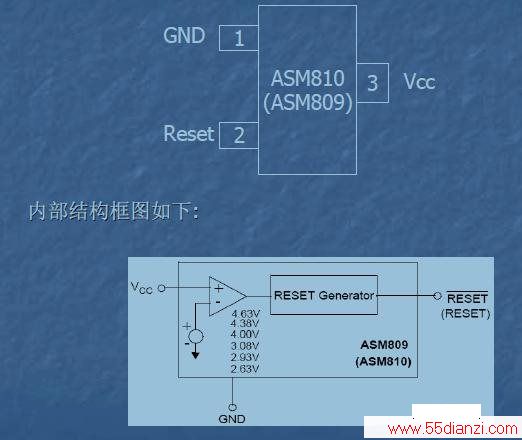

ASM810(U406)是复位IC,ASM810为高电平复位,而ASM809则为低电平复位.其管脚功能及封装形式如下图所示:
SST25V010(U402)是容量为1M的程序存储器,通过SPI(串行外围接口)总线实现与SCALERIC的通讯.
AT24C16N(U403)是容量为16K的数据存储器,主要用于存储白平衡等工厂预设值.它与SCALERIC之间是通过I2C总线通讯的.
M24C02(U404)是容量为2K的数据存储器,用于存储DDC数据(如显示器的厂商、型号、各项参数等基本信息),以实现显示器的即插即用功能.对于带DVI接口的显示器,其VGA和DVI输入分别有一个对应的DDC数据存储器.

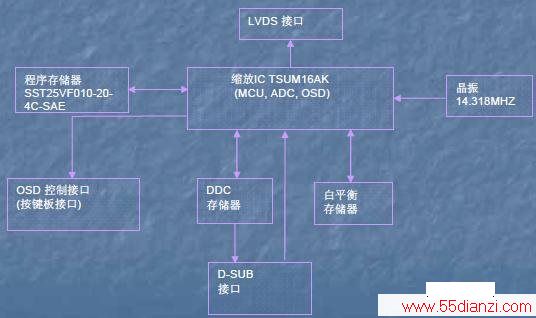

2.信号处理流程
3.主要功能电路介绍
(1)PANEL供电控制

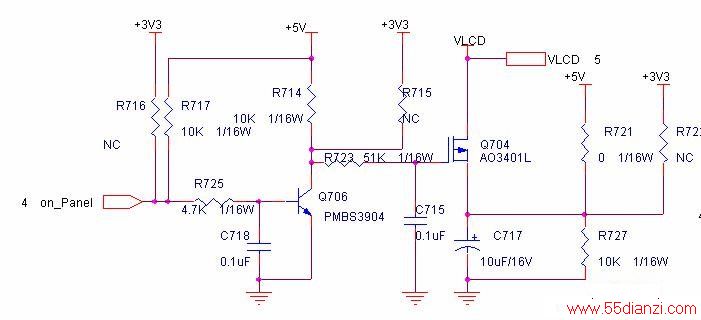

POWER ON时:由TSUM16AK的PIN79输出“H”电平,使Q706导通、Q704导通VLCD输出3.3V或5V的电压给PANEL供电。
注意:VLCD输出3.3v或5v是由PANEL型号决定,电路上以R209、R210是否存在来实现。其控制电路如下图所示:
(2)INVERTER ON/OFF控制

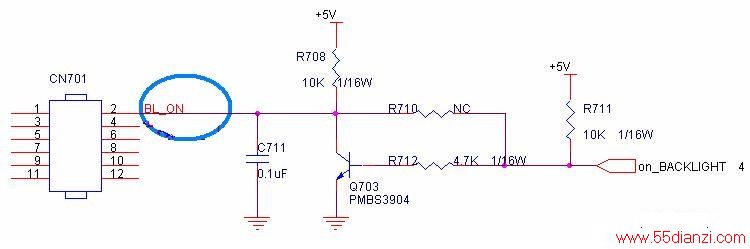

POWER ON时:由TSUM16AK的PIN20输出“L”电平,使Q703截止,+5V经过R202给INVERTER提供一个高电平。其控制电路如下图所示:
(3)亮度控制

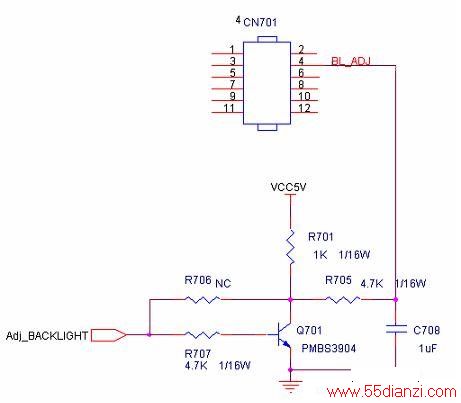

当调整亮度时,从U401(TSUM16AK)PIN21输出方波对背灯管亮度进行控制,占空比越高亮度越高,占空比越低亮度越低。其控制电路如下图所示:
