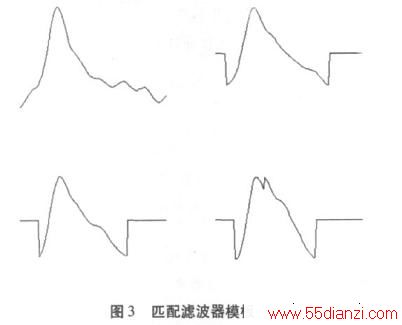

工作时，通过比较四个模板的输出结果来确定使用哪一个滤波器的输出值。
本设计利用uPSD3234内置的ADC对经预处理后的脉搏信号进行采样，采样频率为500Hz.
下面将简单介绍整个数据处理过程：

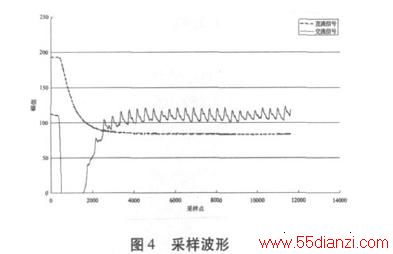

1)经ADC通道0和通道1采样得到信号波形图如4图所示。

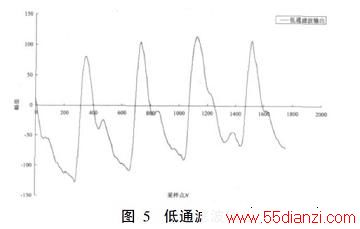

2)对采样的交流信号数据进行低通滤波。由于设计仅实现心率检测的功能，故此低通滤波截止频率设计为8.5Hz,部分波形如图5所示。

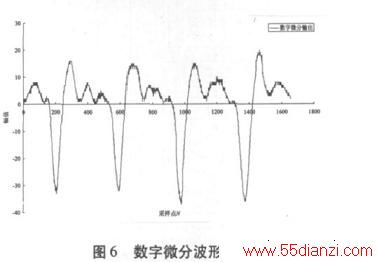

3)利用脉搏波形态上具有陡峭上升沿的特点，通过微分运算将其突出出来，部分波形如图6所示。

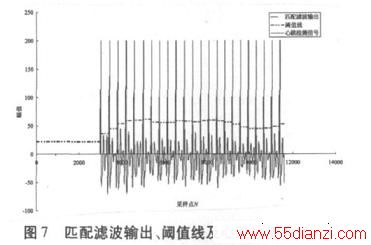

4)检测上面微分波形图的负脉冲信号需要用到匹配滤波器。另外，由于匹配滤波输出值会因为心率检测仪的使用对象、放置位置等因素的影响而产生很大的变化，所以在设计中还需要其能够自动调节阈值。信号大于阈值，则认为是检测到了一个心跳信号。匹配滤波及检测输出的效果如图7所示。
以上信号处理得到的心跳检测信号即是反映人体瞬时心跳的信号，据此可用一种中值算法精确地计算出测量对象的心率。此中值算法为：如果心跳检测信号的两个脉冲间隔在人心跳的正常间隔内，则记录间隔时间，否则跳过。在记录足够的心跳间隔后即可算出这些间隔的中值。根据中值可以规定这些间隔的上下边界。处在上下边界之间的值视为有效间隔值。当有效间隔值的数目超过设定的数量时，就可以算出平均间隔值。由于采样频率为500Hz,所以每个间隔为2us.由此得出比较精确的心率。
3 软件设计

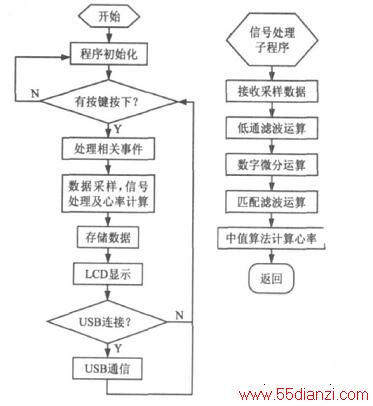

系统软件设计流程如图8所示。主要有显示驱动程序、按键处理程序、信号处理程序、心率检测程序、USB通信服务程序等。
图8 软件流程图
4 结语
本方案所设计的反射式红外心率检测仪主要单片机uPSD3234作为系统的核心部件，采用匹配滤波等数字信号处理方法得到心率数据，将微电子技术与生物医学工程技术紧密地结合在一起，达到了方案设计的要求。并且，本方案已成功应用于健身产品跑步机中，具有一定的创新性和实际应用价值，并且有良好的市场推广价值。
