图4. SAR ADC基准电压缓冲器和RC滤波器
转换期间，AD7981基准电压输入端可能出现高达2.5 mA的电流尖峰。在尽可能靠近基准电压输入端的地方放置一个大容值储能电容，以便提供该电流并使基准电压输入端噪声保持较低水平。通常使用低ESR、10μF或更大的陶瓷电容，但对于高温应用，没有陶瓷电容可用。因此，选择一个低ESR、47μF钽电容，其对电路性能的影响极小。
数字接口
AD7981提供一个兼容SPI、QSPI和其他数字主机的灵活串行数字接口。该接口既可配置为简单的3线模式以实现最少的输入/输出数，也可配置为4线模式以提供菊花链回读和繁忙指示选项。4线模式还支持CNV（转换输入）的独立回读时序，使得多个转换器可实现同步采样。
本参考设计使用的PMOD接口实现了简单的3线模式，SDI接高电平VIO.VIO电压是由SDP-PMOD转接板从外部提供。
电源
本参考设计的+5 V和？2.5 V供电轨需要外部低噪声电源。AD7981是低功耗器件，可由基准电压缓冲器直接供电，如图5所示，因而无需额外的供电轨，节省功耗和板空间。
图5.从基准电压缓冲器为ADC基准电压源供电
IC封装和可靠性
ADI公司高温系列中的器件要经历特殊的工艺流程，包括设计、特性测试、可靠性认证和生产测试。专门针对极端温度设计特殊封装是该流程的一部分。本电路中的175°C塑料封装采用一种特殊材料。
耐高温封装的一个主要失效机制是焊线与焊垫界面失效，尤其是金（Au）和铝（Al）混合时（塑料封装通常如此）。高温会加速AuAl金属间化合物的生长。正是这些金属间化合物引起焊接失效，如易脆焊接和空洞等，这些故障可能在几百小时之后就会发生，如图6所示。

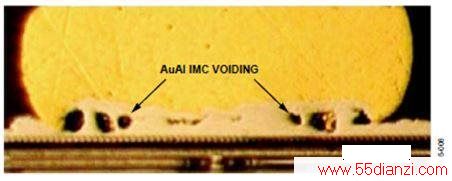

图6. 195°C时500小时后铝垫上的金球焊
为了避免失效，ADI公司利用焊盘金属化（OPM）工艺产生一个金焊垫表面以供金焊线连接。这种单金属系统不会形成金属间化合物，经过195°C、6000小时的浸泡式认证测试，已被证明非常可靠，如图7所示。

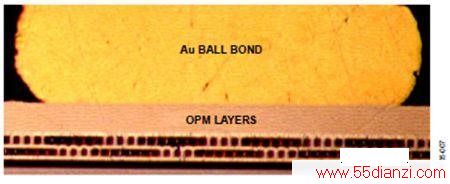

图7. 195°C时6000小时后OPM垫上的金球焊
虽然ADI公司已证明焊接在195°C时仍然可靠，但受限于塑封材料的玻璃转化温度，塑料封装的额定最高工作温度仅为175°C.
除了本电路所用的额定175°C产品，还有采用陶瓷FLATPACK封装的额定210°C型号可用。同时有已知良品裸片（KGD）可供需要定制封装的系统使用。
对于高温产品，ADI公司有一套全面的可靠性认证计划，包括器件在最高工作温度下偏置的高温工作寿命（HTOL）。数据手册规定，高温产品在最高额定温度下最少可工作1000小时。全面生产测试是保证每个器件性能的最后一步。ADI高温系列中的每个器件都在高温下进行生产测试，确保达到性能要求。
无源元件
必须选择耐高温的无源元件。本设计使用175°C以上的薄膜型低TCR电阻。COG/NPO电容用于低值滤波器和去耦应用，其温度系数非常平坦。耐高温钽电容有比陶瓷电容更大的容值，常用于电源滤波。本电路板所用SMA连接器的额定温度为165°C，因此，在高温下进行长时间测试时，必须将其移除。同样，0.1“接头连接器（J2和P3）上的绝缘材料在高温时只能持续较短时间，因而在长时间高温测试中也必须予以移除。
PCB布局和装配
在本电路的PCB设计中，模拟信号和数字接口位于ADC的相对两侧，IC之下或模拟信号路径附近无开关信号。这种设计可以最大程度地降低耦合到ADC芯片和辅助模拟信号链中的噪声。AD7981的所有模拟信号位于左侧，所有数字信号位于右侧，这种引脚排列可以简化设计。基准电压输入REF具有动态输入阻抗，必须用极小的寄生电感去耦，为此须将基准电压去耦电容放在尽量靠近REF和GND引脚的地方，并用低阻抗的宽走线连接该引脚。本电路板的元器件故意全都放在正面，以方便从背面加热进行温度测试。关于其他布局布线建议，参见AD7981数据手册。
针对高温电路，必须采用特殊电路材料和装配技术来确保可靠性。FR4是PCB叠层常用的材料，但商用FR4的典型玻璃转化温度约为140°C.超过140°C时，PCB便开始破裂、分层，并对元器件造成压力。高温装配广泛使用的替代材料是聚酰亚胺，其典型玻璃转化温度大于240°C.本设计使用4层聚酰亚胺PCB.
