基于MAX31865的温度检测器解决方案

    MAX31865是一款集成的的RTD数字转换器，单芯片解决方案，能替代多个分立元件来降低成本。MAX31865提供简单而准确的测量温度，是在工业领域常用的测量值，因此非常适合用于测量和过程控制应用。

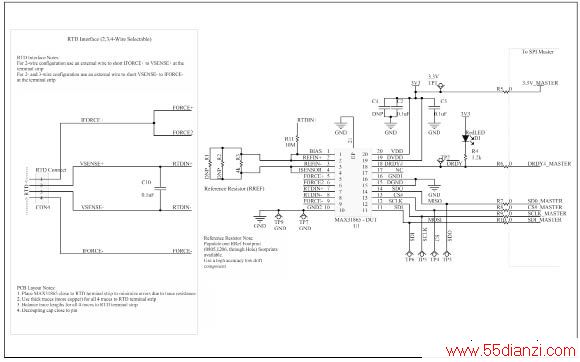

    图1 参考原理图1

    图2 参考原理图2

    MAX31865主要特性

    •简单的数字值的转换铂RTD电阻

    •处理100Ω到1kΩ(0℃)PTRTD(PT100 PT1000)

    •适合于2、3和4线传感器连接

    •转换时间：最大21ms

    •15位ADC分辨率;额定温度分辨率0.03125℃(由于RTD非线性变化)

    •在所有操作条件下的总精度：0.5℃(0.05%满量程)

    •±50V的输入保护

    •全差分V REF输入

    •故障检测(开放式电阻元件、RTD输出范围电压、短路或短路电阻元件)

    •SPI兼容接口

    •20引脚TQFN封装

    MAX31865方案特点

    MAX31865评估板(EV套件)提供了评估MAX31865 RTD，数字转换器的硬件和软件(图形用户界面)。EV套件包括，一个MAX31865ATP，以及一个USB至SPI接口。

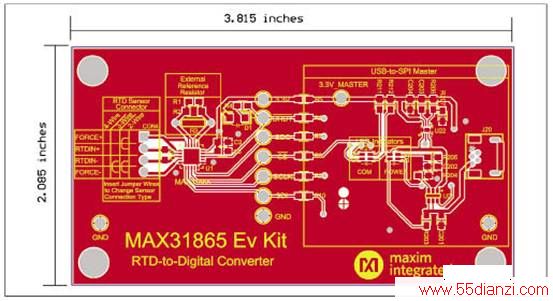

    图3 toplayer 图

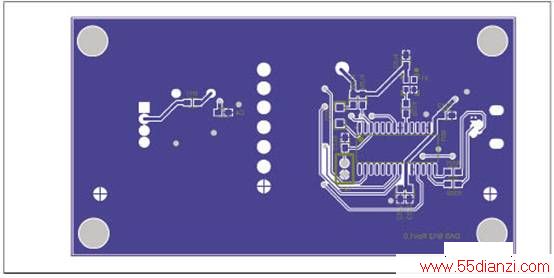

    图4 bottomlayer 图

    评估套件的USB至SPI主控部分可以用于与MAX31865评估板软件互动，并执行设备的功能。

    •轻松评估MAX31865

    •完全组装和测试

    • USB HID接口

    •评估板硬件是USB供电(包括USB 电缆)

    • Windows XP，Windows Vista的和Windows7兼容软件

    •符合RoHS标准

    •验证的PCB布局
