基于Zigbee的温度湿度监测系统解析



5 测试结果

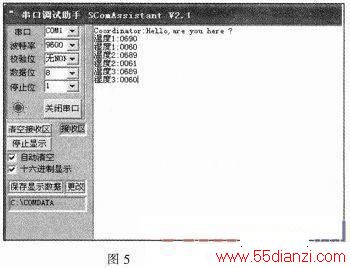

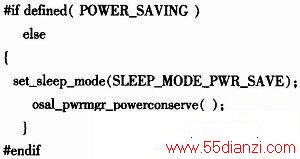

    采用一个协调器、一个路由器和3个温湿度传感器节点测试，各个节点与协调器相距大约50米。首先打开电源，待协调器建立网络之后，路由器和终端节点就开始申请加入网络。等待底板上的信号指示灯闪烁后，就表明有节点成功加入网络，终端节点开始周期性地采集周围环境的温度湿度值。采集一次数据后，指示灯熄灭，说明此时终端节点进入低功耗模式。协调器通过RS232与PC相连，通过串口调试助手显示数据，设置波特率为115200b／s，无校验位，8位数据位，1位停止位。某一时刻采集到各点的温度湿度值如图5所示(小端格式十六进制显示)。根据SHT10数据手册，实际温度=0．04x温度值-39.6，实际湿度=-4++0.648x湿度值-7.2x10-4×湿度值2，经计算实际温度约为27.5℃，实际湿度约为51．6％RH。



6 结束语
    文中以CC2430为核心实现了温度湿度监测系统的设计，在传感器SHT10的配合下，完成了对环境温度湿度的无线监测。在硬件方面为模块化设计，具有扩展性，加上相应的传感器可以测其他因素如光照、气体浓度等，可以监测更多的环境因素；软件方面简化通信协议，并使终端休眠，降低了其功耗，延长了节点使用寿命。在使用过程中可以通过在Zigbee协调器及路由器上添加TI公司的2．4 GHz射频前端CC2591来增加网络的覆盖范围，或者增加GPRS模块来进行更远程的无线监测。实用性高，可扩展性强，可广泛应用在仓储系统、中央空调系统、温室大棚、精密仪器的实验室和温度湿度条件要求严格的环境中，市场前景广阔。
