将继电器线圈的正端按照霍尔传感器标示的电流方向穿过，将霍尔传感器的输出端“M”直接接PCI-1716板卡的模拟输入端，测试时由此端将继电器的消耗电流读出。
延时继电器的测量使用PCI-1716自带的定时/计数器82C53进行，使计数器0工作在方波速率发生器方式，将计数器0的输出端接入PCI-1716的数字输入端，用软件读取该方波发生的个数再加上计数器0的读数来测量时间。
4.继电器综台测试系统的软件设计
测试程序的设计根据研华板卡提供的LabVIEW驱动函数，先将常用函数打包成程序需要的子vi.编程时便于调用，不仅简化程序序，而且节省了编程时间。常用驱动函数有DevICeOpen.vi(打开由设备号指定的设备);DeviceClose.vi(关闭设备)：DioWritePortByte.vi(向指定的数字端口写数据);DIOReadPortByte.Vi(从指定教字端口读取数据)等。打包后的常用文件有读取触点状态。vi,电源开关。vi,输入电压。vi等。

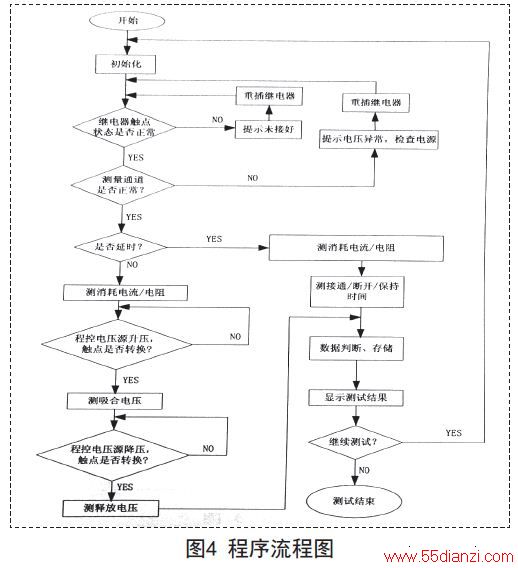

程序流程图如图4所示：
测试过程中，电压电流测量结果均采用多次采集取平均值的方法，保证了测量结果的准确性，同时在测试方法上，适当增加延时，消除抖动因素，保证测量的可靠性。
5.结论
基于LabVIEW的继电器测试系统的设计方案，己经过多台设备的验证，因其系统界面友好、操作简单、维护方便，测量稳定，可扩展性强等优点， 解决了两大类继电器--电压继电器盒时间继电器的测试和测试数据的存储问题，具有较高的实际应用价值。
