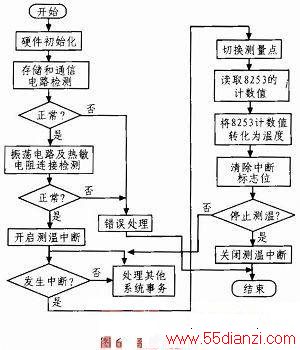

主程序主要完成初始化各系统变量，与上位机通信决定系统硬件的工作方式，处理其他系统事务和各种异常。硬件初始化程序主要完成设置PIC18F6722各I／O口的工作方式，设置8253各寄存器的值。硬件检测程序主要测试通信电路的收发功能是否正常，存储电路的读写功能是否正常，振荡电路是否能正常工作以及热敏电阻阵列与MOS管开关阵列与振荡电路的连接是否正常。
在8253的OUT0引脚下降沿触发PIC18F6722的RB0引脚上的外部中断时，执行测温中断服务程序，在程序中关断上一测点对应的MOS管，读取8253中计数通道1、2的计数值，打开下一测点对应的MOS管，用计数通道1的值计算漂移系数校正系统漂移，再将计数器2的计数值转化为测点温度。
4 系统标定与应用
利用图2中电容CT的充放电时间常数可以计算测点温度与TLC555输出频率的对应关系，但在实际应用中由于各器件的制造误差，很难直接由对应关系计算测点温度。系统的直接测得量是8253的计数值，校正系统漂移后只有一个量(△N2*／N0)，通过初始标定获得温度测量范围内每隔0．2K对应的(△N2*／N0)，将其顺序保存在FLASH存储器SST25VF016中。在测量时，PIC18F6722按照线性插值方法将8253的计数值转化为测点温度。因为测量系统包含系统漂移校正机制，故系统标定过程只需执行一次便可保证长期稳定的测量精度。
具体应用中使用PIC18F6722的空闲I／O口实现了12x12阵列共144个热敏电阻的多点测量。TLC555在温度为298K时的振荡频率约为2 kHz，经过系统标定后，在280～320 K的范围内测量精度优于0．05 K，单点测量时间约为7 ms，全场测量时间约为1 s，满足了流体实验中对多点温度高精度快速测量的需要。该测量系统已成功应用于水平温差对流的实验研究中。
5 结束语
本系统实现了流体介质内多点精确快速测温的功能，测点数目增多时系统的复杂度基本不变。硬件电路将测点温度变化转化为TLC555输出频率的变化，并用8253计数器进行精确计数，单片机控制器只需读写8253寄存器即可计算测点温度，简化了软件设计，方便系统的维护升级，单片机控制器改变8253的计数初值，不改动硬件即可在测量速度和准确度间灵活选择。系统实现了漂移校正功能，省去了繁琐的多次标定过程，能够在不同的使用环境中长期稳定的测量。
