一种面向信号的自动测试系统资源分配方法研究

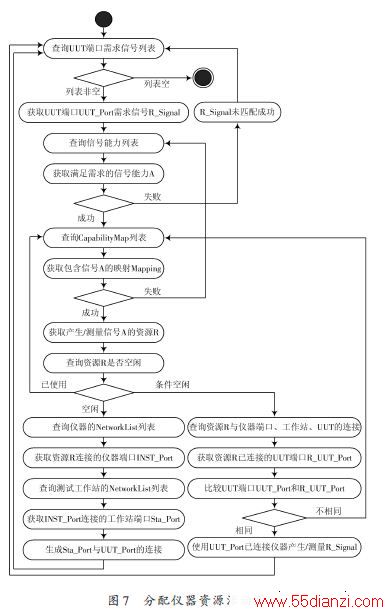

    分配仪器资源的过程如下：

    (1)查询UUT 端口需求信号列表，获取UUT 端口UUT_Port的需求信号R_Signal;若列表空则退出;

    (2)查询信号能力列表，获取满足需求信号R_Sig-nal的信号能力A;若失败则R_Signal未匹配成功，当前测试配置不能满足测试需求，转到(1);

    (3)查询CapabilityMap 列表，获取包含信号A 的映射MapPINg;若失败转到(2);

    (4)由映射Mapping获取产生/测量信号A的资源R;

    (5)由资源列表查询资源R 是否空闲，若资源R 已使用，转到(3);若资源R 空闲，转到(6);若资源R 条件空闲(即资源R能够同时产生/测量多种信号，且已使用资源R产生/测量其中的一种或多种信号)，转到(7);

    (6)查询仪器的NetworkList列表，获取资源R 连接的仪器端口INST_Port;查询测试工作站的NetworkList列表，获取INST_Port连接的工作站端口Sta_Port,生成Sta_Port与UUT_Port的连接;测试仪器调用信号能力A对应的面向信号的仪器驱动，由INST_Port端口产生/测量UUT_Port端口的需求信号R_Signal;转到(1)继续匹配下一项;

    (7)查询资源R与仪器端口、工作站、UUT的连接列表，获取资源R 已连接的UUT 端口R_UUT_Port;比较UUT端口UUT_Port和R_UUT_Port,若二者相同，则使用UUT_Port 已连接的仪器产生/测量信号R_Signal,转到(1)继续匹配下一项;若二者不同，则转到(3)。

    当有多个仪器满足测试需求时，应以一定的原则将仪器进行排序，确定最终选用的测试仪器。可以参考按照精度最高、按照仪器均衡使用、按照仪器使用习惯等调度方式进行测试。

    4 结语

    本文研究了ATML 中对测试系统能力和测试需求的面向信号描述方法，并给出具体的描述实例;使用UML详细设计了仪器资源分配模块的软件结构。仪器资源分配模块通过对测试系统能力和测试需求进行信号匹配，为UUT 的待测端口分配仪器资源。面向信号的资源分配方法提高了ATS中TPS的可移植性，本文提出的方法可以为其他类似研究提供指导。
