利用nbpw测量单点噪声

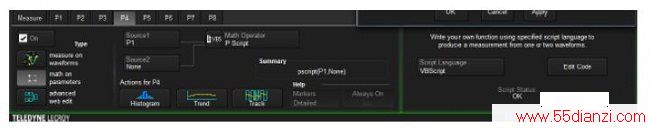

另外一种对噪声进行单点测量的方法是采用光领域的窄带功率测量(Narrow-band power,nbpw)方法。nbpw通过计算某个频率点的离散傅立叶变换来测量该频点的功率。输出单位是dBm。该方法对于测量噪声并不是很非常方便，我们更喜欢使用线性单位 V^2 /Hz的噪声功率谱密度来测量。幸运地是，Teledyne LeCroy示波器能够嵌入算法来对参数进行更复杂的运算以得到需要的测量结果。这比图9中振幅因数的简单比例参数要复杂得多。这个测量结果如图10所示。

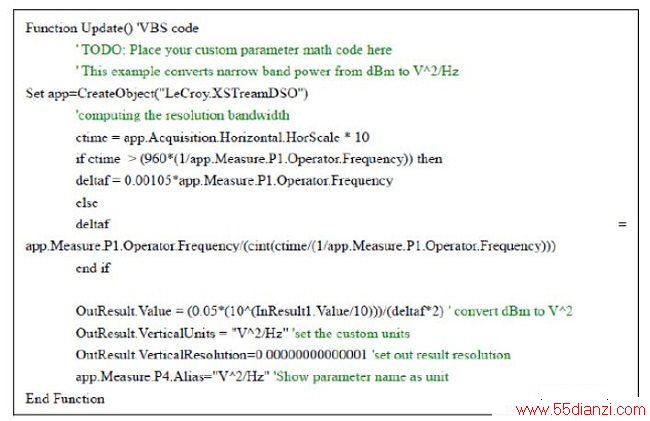

图12给出了本例中用于重新定标nbpw参数的VB代码。
图12 参数运算的VB代码，将nbpw结果由dBm转换为V^2/Hz
代码算法分别将每个nbpw测量结果由对数转换为线性的刻度(V^2)，读出捕获的数据长度，然后计算出FFT的有效分辨带宽。接下来，算法中利用这个值得到单位是V^2/Hz的功率谱密度。
伪随机序列长度
如果您在研究的是伪随机序列噪声源，您可以轻松地使用Teledyne LeCroy示波器的光相关函数测量序列间隔。

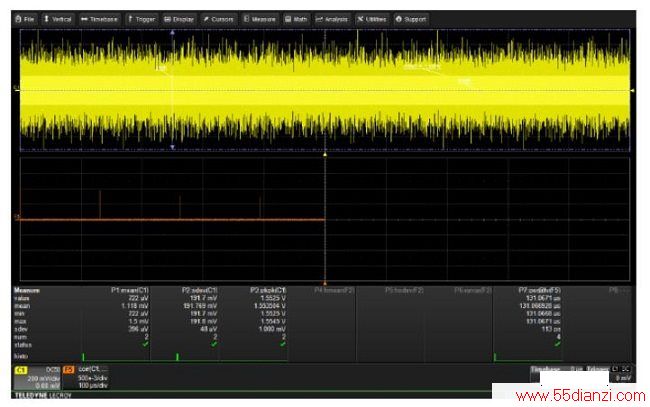

图13中利用了波形C1的自动相关函数表示这种测量的结果。自动相关函数产生的峰值点和伪随机码型的重复周期相对应。本例中，参数P7测量出码型周期是131us。这和125MHz的时钟频率的16384个时钟周期序列长度是一致的。
图13 利用自动相关函数来确定伪随机序列的长度
Teledyne LeCroy示波器拥有噪声测量的时域，频域，统计域的一切必要的工具，对于熟悉这种类型测量的工程师来说提供了很大的灵活强大的分析能力。
