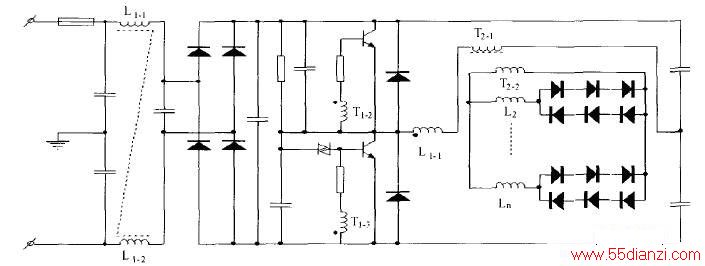

下图电路是在原卤钨灯电子变压器的基础上，利用高频电感限流来实现LED的稳定工作。此电路的特点是，负载可根据电子变压器功率的大小带上几组LED，并且可做到次级完全隔离的安全特低电压输出，输出电压12V（此时每组的LED为3个)。由于采用了高频电流来点亮LED，所以输出光的频闪现象基本可消除。输出的限流电感，可以做得体积很小，每个电感的电感量仅为0.05mH～0.2mH(根据LED的电流不同，采用不同电感量的电感)，只要电感采用的线径不要太细，电子变压器的调试水平较高，这一电路在输出功率为8W～70W时，总体效率可达80％～92％。此电路在线路功率≥25W时，还能全面满足谐波和EMI的要求。此电路在电源电压变化±10%时，输出给LED的功率变化±20%，所以应保证在额定电源电压下，使输出给LED的功率适当小于额定值，防止过电压时LED超载引起过热而影响使用寿命。
