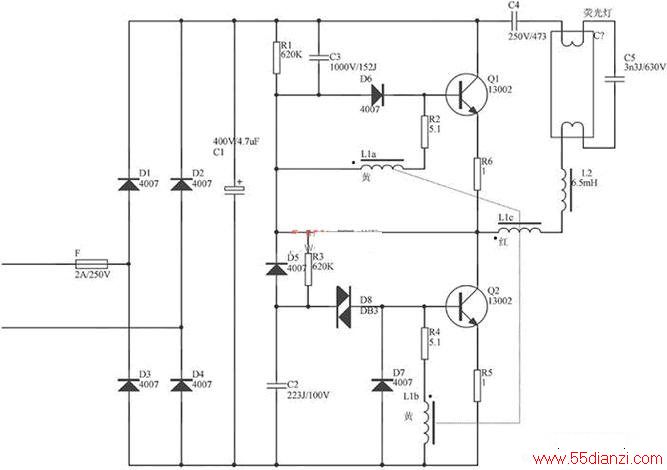

电路如下图所示，当逆变器加电后,电源经R1、R3对C2充电,使Vc2迅速升高,从而使Q2饱和导通.此时的电流流向为:+VDD→C4→灯丝1→C5→灯丝 2→L2→L1c→Q2→R5→GND,电流对C5充电;Q2一旦导通,Q1就会因为L1的反馈作用而截止、Vc2通过D5放电下降、流过L1b的电流减小,引起L1b两端一个上负下正的反馈电压.根据同名端原理,L1a得到左负右正的反馈电压,从而使Q1迅速饱和导通,同时L1的正反馈作用又使Q2迅速截止.当Q2截止而Q1导通时的电流流向为:C5→灯丝1→C4→Q1→R6→L1c→L2→灯丝2→C5,该电流流向即为C5的放电回路.如此周而复始形成振荡方波(D6、D7起续流作用).约在0.3s内引起L2、C5、C4组成的LC串联电路发生谐振,形成很大的谐振电流流过灯丝,使管内氢气电离, 进而使水银变成水银蒸汽,C5两端的高压又使水银蒸汽形成弧光放电,激发管壁荧光粉发光.
