具有高功率因数和超宽输出电压的LED驱动器分析

    (10)

    其中，VIN.bnk是实现 VS 消隐的线路电压电平，而IVS.bnk是实现 VS 消隐的电流电平。

    (11)

    2.2. 设计测试结果

    为了展示本应用指南中所介绍设计步骤的有效性，构建并测试了设计示例中介绍的转换器。图 4显示在整个线路和输出电压范围内测得的 CC 容差。额定输出电压下通用线路上的 CC 低于 ±0.26 % 而整个线路和输出电压范围 (12 V ~ 51 V) 内的总 CC 调节是 ±1.23%。图 5和图 6 显示分别在各种负载条件下测得的 PF和 THD 性能。

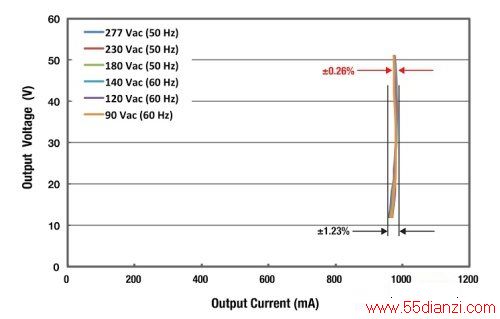

    图 4. 整个输入和输出电压范围内的 CC 性能

    gVf自动化在线网

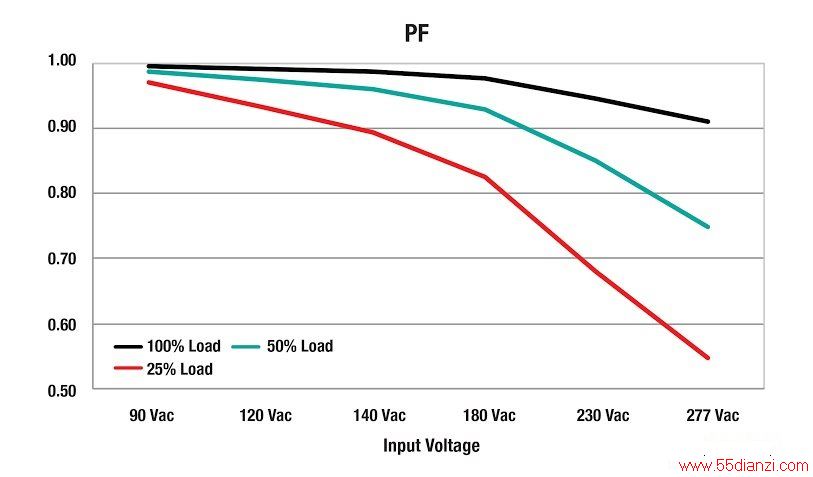

    图 5. 根据负载条件变化的 PF 性能与输入电压

    gVf自动化在线网

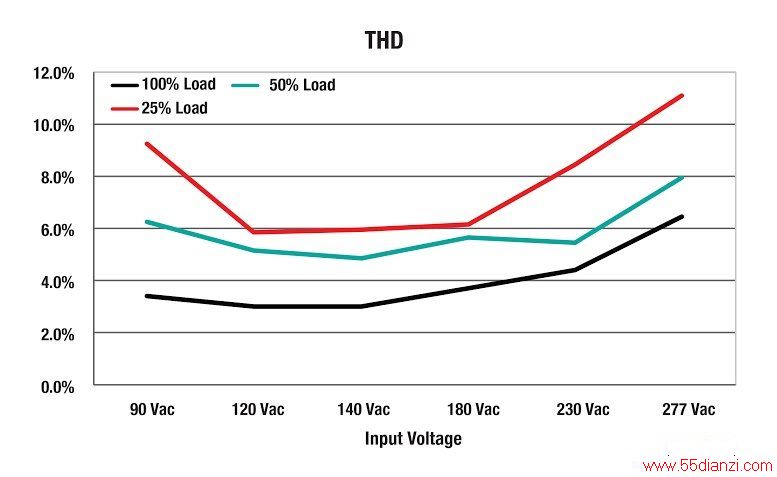

    图 6. 根据负载条件变化的 THD 性能与输入电压

    gVf自动化在线网

    3. 结论

    为了针对各种 LED 灯规范和 LED 特性提高灵活性和兼容性，本文介绍了覆盖较宽输出电压范围的 LED 驱动器。Fairchild 的 PSR 控制器 FL7733 提供出色的高 PF 和低 THD 性能，并在非常宽的输出电压范围内提供恒流调节。此外，本文中设计的 LED 驱动器可用于具有简单设计和较低成本的各种 LED 照明灯具。
