传统低效率LED驱动电路

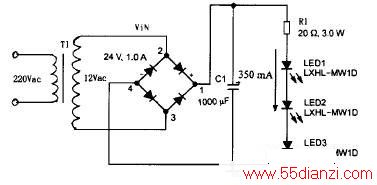

　　下图是传统的低效率电路，电网电源通过降压变压器降压；桥式整流滤波后，通过电阻限流来使3个LED稳定工作，这种电路的致命缺点是：电阻R的存在是必须的，R上的有功损耗直接影响了系统的效率，当R分压较小时，R的压降占总输出电压的40％，输出电路在R上的有功损耗已经占40％，再加上变压器损耗，系统效率小于50％。当电源电压在±10％的范围内变动时，流过LED的电流变化将≥25％，LED上的功率变化将达到30％。当R分压较大时，在电源电压在±10％的范围内变动时，虽说能使输出到LED的功率变化减少，但系统效率将更低。
