低成本1.5V LED驱动电路

点击数：7481 次录入时间：03-04 11:55:44 整理：http://www.55dianzi.com 节能灯/照明/彩灯

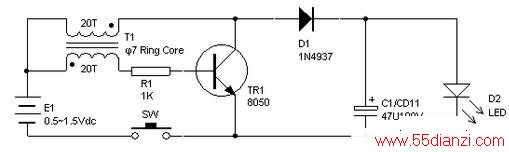

电路如下图所示：

低成本1.5V LED驱动电路

　　磁环选用T9*5*3/2K,也可用T10*6*5等,用0.3mm漆包线双线并绕20T,按图中同名端连接.TR1选8050或9014,D1选4937或107,PCB用一片废板自制.
