四功能彩灯控制器工作原理

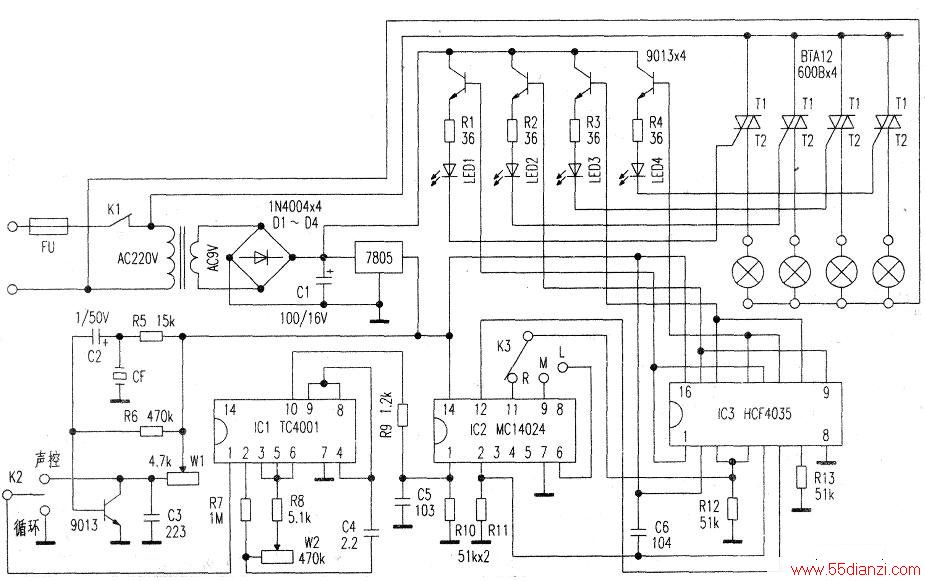

　　四功能彩灯控制器原理图如下图所示。
　　
　　图中，K2是设定声控和循环状态开关，K3是设定左、右循环流水及跳跃点亮开关；当K2设定在声控状态时，通过调节Wl声控灵敏度电位器与K3转换开关配合，使四盏彩灯完成左、右循环流水及跳跃点亮，达到由声控带来的动态效果；当K2设定在循环状态时，通过调节闪光频率电位器W2与K3转换开关的配合，同样可达到四盏彩灯的左、右循环流水及跳跃点亮。四只双向可控硅的额定电流为12A，每只可控硅可带多只彩灯。
