联创DF-3028护眼台灯电路原理分析

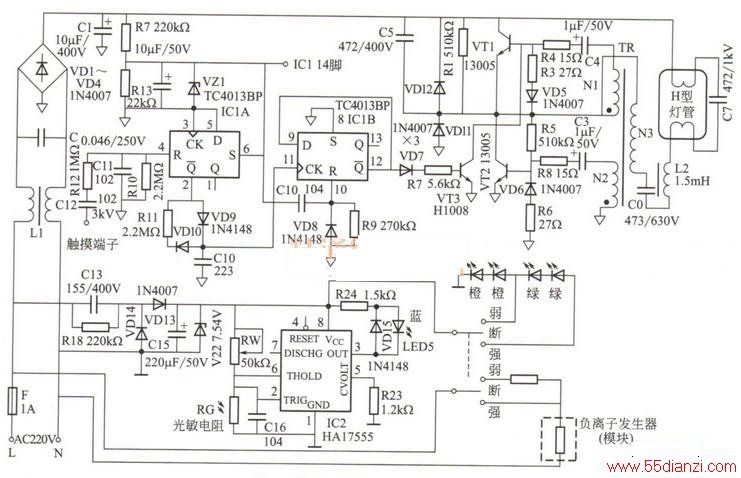

　　该电路主要由300V供电电路、振荡器构成，如下图所示。
　　
　　1．市电变换电路
　　
　　通电后，220V市电电压通过熔断器F输入，利用互感器L1和电容C滤除市电内的高频干扰脉冲后，经VD1～VD4构成的整流堆桥式整流，C1滤波产生300V左右的直流电压。该电压不仅为振荡器供电，而且通过R7、R13分压限流，C8滤波，稳压管VZ1稳压产生12V电压，加到双D触发器ICI（TC4013BP）的14脚，为它供电。
　　
　　【提示】C8两端电压在灯管点亮时为12V，而在灯管熄灭时为7.5V左右。
　　
　　2．灯管供电电路
　　
　　灯管供电电路由开关管VT1、VT2，启动电阻R1、R5，正反馈电阻R4、R8，正反馈电容C3、C4，脉冲变压器TR（包括N1、N2、N3三个绕组），谐振电容C0电感L2，灯管等构成。该电路将300V直流电压变换为高频的振荡脉冲电压，为两个灯管供电，从而使灯管发光。
　　
　　3．触摸式调光电路
　　
　　触发式调光电路由双D触发器ICI（TC4013BP）、三极管VT3、触摸端子等构成。
　　
　　当用手触摸触发端子（感应端子）时，人体产生的感应信号通过C12、R12加到IC1的4脚，使IC1内的触发器翻转，从9、12脚输出控制信号。该信号通过VD7、R7使VT3饱和导通时，将VT1的b极对地短接，VT1停止工作，振荡器无脉冲电压输出，灯管熄灭。当VT3截止使VT1输入的正反馈电压达到最大时，灯管发出的灯光最亮。而灯光的发光强度与VT3的导通程度成反比。
　　
　　4．光线监控电路
　　
　　该机为了防止室内光线不足，给使用者带来危害，设置了由时基芯片IC2（HA17555、与NE555相同）、光敏电阻RG、发光管LED5等构成的光线监控电路。
　　
　　当光线较强时，光敏电阻RG的阻值较小，7.5V电压通过RW与RG分压产生的电压低于2.5V（1/3VCC），该电压加到IC2的2、6脚后，IC2内的触发器置位，使IC2的3脚内部电路截止，LED5熄灭，表示不需要点亮护眼灯。当光线较暗时，RG的阻值增大，使IC2的2、脚输入的电压超过5V（2/3Vcc）后，触发器复位，使IC2的3脚输出低电平，指示灯LED5发光，提醒用户环境光线较暗，需要点亮护眼灯。
